可拍照农业环境大数据监测及预警云平台

MC-HJ01型《农业环境大数据监测及预警云平台》系统

适用范围：
1、温室大棚种植、公园绿化带、宾馆、饭店、博物馆、学校、办公楼、医院、车站、特种养殖、普通养殖、水产养殖、施工工地、旅游景区、博物馆、水文与水资源（科研、教学、施工）、食品加工与生产、发酵行业、食用菌栽培、气象数据监测、组培室、及各种需要随时在线监测环境中的气象、空气、水质、土壤、生态环境等多参数在线监测，并可以自动拍照，将上述数据全部在云端存储，可通过手机、计算机查看数据和历史数据，同时需要在线视频监控或者视频与语音同步进行的工作需求。
2、测试项目：
（1）环境参数：空气温湿度、CO2、光照强度、光合有效辐射、总辐射、紫外辐射、风速、风向、大气压力、蒸发量、水深、液位、噪声、粉尘PM1.0、PM2.5、PM10、TSP、电导率、含盐量、ph、土壤水分、土壤温度、ORP、管道流量和流速。备注：以上参数非标配，用户需告知测试需求以便我公司尽快调试。
（2）可扩充测试土壤、液体或者其他固体物质的流速、流量。可扩充测试铵离子（氨氮）、钙离子 、钾离子、光学溶解氧 、水质铵离子 、氟离子、镉离子、氯离子、硝酸根离子、铜离子、钠离子、氰离子、铅离子、溴离子、硫离子、银离子、碘离子等。

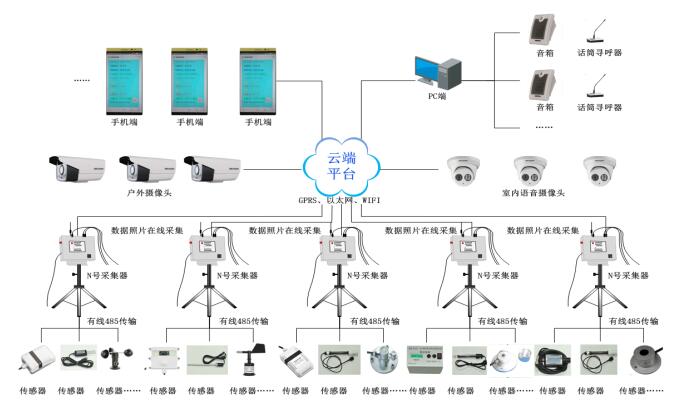

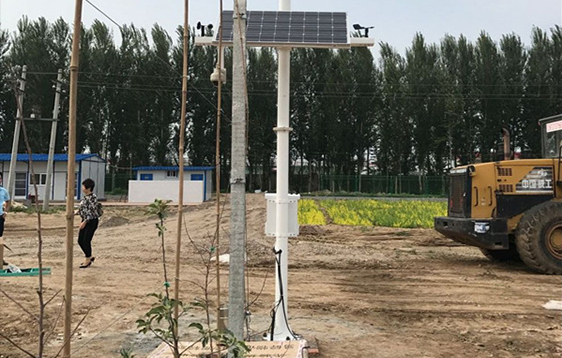

一、系统组成框架示意图：

二、设备组成详细介绍：

    本系统主要由云平台无线数剧采集器、传感器、、视频采集系统、图片拍照系统、语音与视频交互系统、云平台组成。后台数据处理系统及信息监控管理云平台、数据采集器、传感器、视频监控系统、无线传输系统组成。监测子站集成；数据平台是一个互联网架构的网络化平台，具有对各子站的监控功能以及对数据的报警处理、记录、查询、统计、报表输出等多种功能。

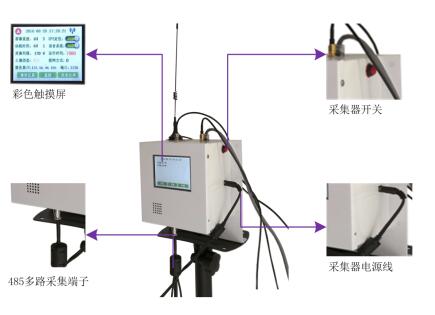

（一）MC-HJ01型云平台数剧采集器

1、主机采用3.5英寸触摸屏幕，可手指直接触摸操作。背光可自行选择关闭。外壳采用喷塑钢板冲压成型。

2、内置485通讯数据采集模块，自动识别用户插上的各类型传感器，无需按位置安装。最多可采集256只传感器。

3、可按照用户设置的采集时间间隔，实现自动采集数据。

4、主机采用多种安装形式，配备多功能挂板，用户根据实际需要和自身环境条件，可采用移动式支架、壁挂、龙骨悬挂、吊装等多种方式。

5、主机电源供电方式可以采用AC/220V供电，户外太阳能供电、也可采用内置锂电池组供电，用户可携带设备进行移动测试。

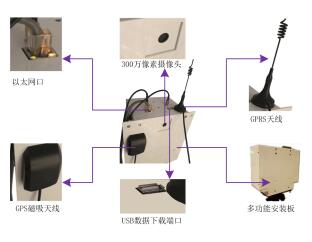

6、主机采取多种远程数据传输方式供用户选择，包括以太网、wifi无线信号、GPRS数据无线传输DTU模块，方便用户选择。可将数据传输到云平台。

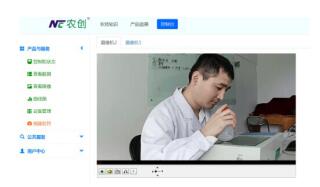

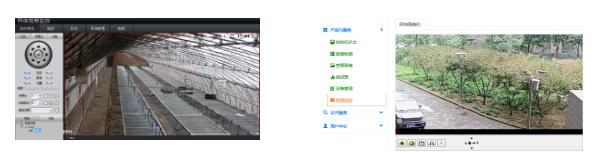

7、可配备网络型户外监控摄像头或者室内型语音摄像头（带夜视功能），出厂前设定为固定IP地址，无需用户下载插件，在远程端可以通过wife或者以太网相互视频和语音交流。

8、预留485数据输出端口，可连接户外或者室内LED显示屏。

（二）云平台软件系统介绍：
1、采用可视化编程语言设计界面友好的环境监测与管理系统，实现对被监测环境的远程监测。可自由设置上下限数值。通过短信等方式报警。软件平台可远程实时监控各传感器数据。数据管理功能，支持数据库管理、数据查询、导出、打印、统计分析、图表分析等各项数据处

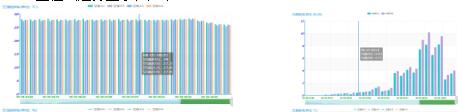

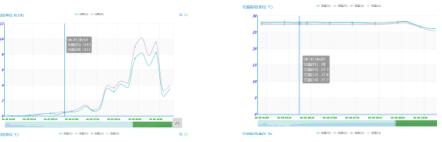

2、在线监测各环境因素参数的表现形式：

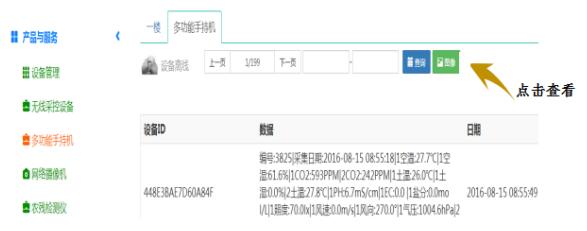

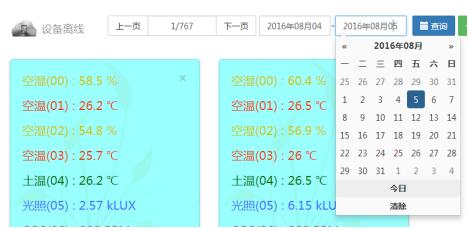

A、清单明细式，可以直观地查看各个环境因素参数在某个时间点的监测数据。
如下：
清单明细式显示方式，可以直观地查看各个环境因素参数在某个时间点的监测数据。
