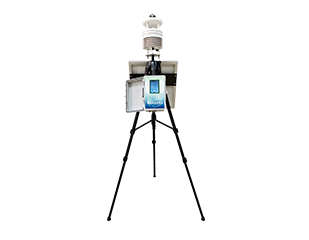

MC-QXSQ型便携式应急气象（环境）监测站

产品特点：

1.设备组成包括一体式传感器、采集器主机、折叠式三脚架、太阳板、便携箱五部分。

2.传感器外壳和主机箱采用ABS工程塑料材质。

3.立杆采用铝镁合金材质三角支架，可以伸缩、折叠。

4.配备真彩3.5寸触摸屏，中文显示，屏幕背光亮度可调，可以设置为低功耗休眠模式降低电池消耗，具有屏幕触摸音效提醒功能。

5.传感器采用一体式超声波多合一形式。

6.通讯方式：RS485 、USB、TYPE-C、4G传输和RJ45等，可将数据远程传输到服务器端，随时通过手机和计算机查看、下载数据。数据采集可采取现场手动和自动采集两种方式。

7.具有数据本机存储功能，本机可以通过屏幕查看历史数据，也可直接删除，并可以使用优盘导出数据到计算机。

8.设备可增加500万像素数字相机（选配），自动拍照至服务器。

9.时钟显示：实时显示当前的时间，年-月-日 时：分：秒，可手动设置时钟，断电自动保存。

10.配备铝合金便携箱。

11.多路传感器数据采集，最多可同时接入256个传感器。

12.可选配GPS定位、电子罗盘、拍照、语音播报、紧实度、脉冲采集等功能。

13.内置锂电池组供电，屏幕具有电量显示功能。

14.触摸屏设置：支持屏幕亮度设置、网络配置、传感器设置、传感器限值设置播报、传感器采集间隔设置、主机拓展功能设置等。

检测项目：

1.环境参数（可选）：空气温湿度、CO2、光照强度、光合有效辐射、氨气、硫化氢、二氧化硫、臭氧、氯气（以及其他化学气体）、总辐射、紫外辐射、风速、风向、大气压力、雨量、水深、液位、噪声、粉尘等。

2.土壤、水质或者其他固体物质的温度、含水量、酸碱度、电导率、氮磷钾、盐分、ORP、DO、COD、叶绿素、蓝绿藻等等。

主机技术参数：

1.触摸屏：3.5”TFT，800*480像素，内置DGUS智能操作系统，65536真彩色，LED背光，亮度250cd/m2。

2.采集器主机外观尺寸：210*130*105mm。

3.通讯接口：标配4G。

4.内置电源：DC12V ，6000mAH容量。

5.数据存储：板载芯片，存储数量≥12个月。

6.待机功耗：≤20mA。

7.太阳能系统：20W太阳板，6AH锂电池组，板载控制。

8.立杆：采用铝镁合金材质三角支架，高度在180cm，可定制200cm和300cm高度。可伸缩、折叠，总重量不到1.5公斤，方便野外携带，随测随走。

9.传感器：直径16cm，长度≥20cm，重量≦3KG。



可选部分传感器参数：

风速

• 测量范围：0～30m/s

• 输出形式：电压 0-2VDC

• 反应时间：＜1S

• 启动风力：0.4～0.8m/s

• 最大功耗：MAX≤200mW

• 工作环境：-30℃～75℃



风向

• 测量范围：0-360º 　16个方位

• 输出形式：0-2.5VDC

• 风向传感器启动风速：1.0m/s

• 风向测量精度：±1方位

• 风向定北：自动



大气压力

• 量程范围：900～1100hPa

• 分 辨 率：0.1hpa

• 准 确 度：±0.1hPa

• 工作温度：-50℃～80℃

• 相对湿度：0～100%



空气温湿度

• （1）空气湿度

测量范围： 0～100%RH

输出范围： 0～5VDC

分 辨 率： 0.1%RH

准 确 度： ±2%（T>0℃）RH

稳 定 性： <1%RH/年

• （2）空气温度

温度范围: -50～150℃

温度精度: ±0.1℃

温度显示分辩率: 0.1℃

• （3）空气露点温度

测量范围：-40～50℃

分辨率：0.1℃

准确度：±0.1℃



二氧化碳

• 量程范围：0-10，000ppm；    • 响应时间：< 90s

• 输出形式：电压0-2VDC        • 温度漂移：0.2％F•S /℃

• 单    位：ppm；              • 重 复 性：≤ 1% F•S

• 平均电流：峰值≤200mA；平均85 mA

• 预热时间：3min；

• 精    度：±3%F•S （25℃）；

• 工作温度：0℃～50℃

• 工作湿度：0～95%RH；

• 稳 定 性：≤ 2% F•S；



噪声

• 测量范围：30dB~110dB，

• 精度：0.5%

• 工作环境：设备非防水结构，需注意避免雨水淋溅，需注意防潮。可以定制专用于潮湿环境的设备系统。



光照强度

• 测量单位：Lux

• 测量范围：0-200，000Lux

• 输出形式：电压 0-2VDC

• 工作温度：-30～70℃；

• 湿度：10～90%RH

• 储存温度：-30～80℃；

• 湿度：10～90%RH

• 准 确 度：±3％FS

• 非 线 性：≤0.2％FS

• 稳定时间：通电后1秒

• 响应时间：＜1秒



雨量

• 承水口径：Ф200 ± 0.6mm

• 测量范围：≤4mm/min（降水强度）

• 分 辨 率：0.2mm（6.28ml）

• 准 确 度：±4%（室内静态测试，雨强为2mm/min）

• 输出信号：开关接点通断信号

• 工作温度：0～50℃

• 贮存温度：-10℃～50℃



紫外辐射

• 测量范围：0～200W/m2

• 光谱范围：280～400nm

• 余弦响应：≤4%（太阳高度角为30°时）

• 响应时间：≤1S（99%）

• 供电方式：DC 5V

• 输出形式： 电压0-2.5VDC

• 工作环境：温度-50℃～50℃

• 额定电压：300V

• 温度等级：80℃



光合有效辐射（光量子）

• 光谱范围：400～700nm

• 量    程：0-2000 W/m2

• 供电方式： DC 5V

• 输出形式：电压0～2.5VDC

• 仪器线长：标配2.5米

• 响应时间：约1s（99%）

• 温度相关：最大0.05%/℃

• 余弦校正：上至80°入射角

• 工作温度：-40°至65°

• 相对湿度：0～100%

• 灵敏度：5～50µv/µmol·s­¹

• 内阻：＜2K



总辐射

• 光谱范围：0.3～3μm

• 测量范围：0～1500W/m2

• 供电方式： DC 5V

• 输出形式：电压0～2.5VDC

• 仪器线长：标配2.5米

• 负载能力：电压型输出阻抗RL≥1KΩ

• 响应时间：＜5s

• 温度相关：＜±0.08%℃

• 余弦响应：＜±10%（太阳高度角10°时）

• 非 线 性：＜±2%

• 年变化率：＜±2%

• 工作环境：温度-50℃～85℃， 湿度≤100%RH

• 产品功耗：1.8 mW

粉尘（PM2.5、PM10，PM1.0、TSP）

• 检测气体：PM1.0、PM2.5、PM10、TSP

• 输出数据：UART 输出（3V 电平）

           DAC(0～2V 对应0-1000)

           PWM 输出

• 工作电压：5V±0.1V

• 工作电流：70-140（mA）

• 休眠电流：<10mA

• 响应时间：≤90 秒

• 工作湿度：15%RH-80％RH（无凝结）

• 工作温度：－20～40℃

• 存储温度：－40～60℃



雨雪

• 测量范围：0～1000mm

• 准确度：±0.1%F S

• 供电方式：DC12V

• 输出形式：0-5v

• 负载能力：电流型输出阻抗≤300Ω, 电压型输出阻抗≥1KΩ



GPS卫星定位

• 卫星通道搜索参数：16，1.023 MHz chip rate

• Sensitivity Tracking：Ultra high sensitivity to -158 dBm

• 工作电流：39 mA a

• 低功耗休眠电流：5 μA

• 通讯接口：标准RS-232串口。

• 天线形式：外接磁吸式信号增益放大天线  DGPS Accuracy

• Position ：2 meters CEP



水深

• 测量形式及范围：0～50000mmH2O

• 允许过载：2倍满量程压力

• 工作温度：-20～80℃

• 温度补偿：-10～70℃

• 存储温度：-40～80℃

• 准确度：0.2%FS(典型)

• 稳定性误差：0.2%FS(典型)

• 温漂系数：0.03%FS（典型，量程小于5mH2O）



ORP（氧化还原电位）

• 电极电位：245―270mv（15―30℃）

• 测试范围：0-1999mV

• 参比电极内阻：≤10kΩ

• 定性：±8mv/24h

• 指示电极：导通良好

• 适用温度5—70℃



土壤温度

• 测量参数：土壤温度

• 测量单位：℃

• 测量量程：-55～150℃

• 测量精度：±0.2℃

• 稳定时间：通电后3秒左右

• 响应时间：＜1秒

• 探针长度：200mm

• 探针直径：3mm

• 传感器材料：316L不锈钢；

• 密封材料：ABS工程塑料



土壤水分

• 测量参数：土壤容积含水率

• 土质校正：壤土、黏土、砂土

• 测量单位：%( m3/m3)

• 测量量程：0～100%

• 输出形式： 0-2.5VDC

• 测量精度：0～50%（m3/m3）范围内为±3%（m3/m3）

• 工作范围：-30℃～70℃

• 稳定时间：通电后1秒

• 响应时间：＜1秒

• 测量区域：以中央探针为中心直径为7cm、高为7cm的圆柱体

• 探针长度：55mm

• 探针直径：3mm

• 探针材料：316L不锈钢

• 密封材料：ABS工程塑料



土壤含盐量

• 测量参数：盐分

• 测量单位：mol/L

• 测量量程：0～0.15mol/L（标配），也可定做0～0.075mol/L，0～0.05mol/L等

• 测量精度：±2%

• 分辨率：无限小mol/L

• 工作范围：-30℃～70℃

• 电导电极材料：石墨

• 稳定时间：通电后1秒

• 响应时间：＜1秒

• 密封材料：ABS工程塑料

• 电缆规格：2米4线制（RS485）（电缆长度可选）



土壤电导率

• 测量参数：土壤电导率；测量单位：mS/cm

• 测量量程：0～20 mS/cm ；输出形式：电压 0-2VDC

• 测量精度：±2%；分 辨 率：无限小mS/cm

• 工作范围：-30℃～70℃；电导电极材料：石墨

• 稳定时间：通电后1秒

• 响应时间：＜1秒

• 密封材料：ABS工程塑料



土壤PH（固态）

• 测量范围： pH：0～14 ；

• 输出形式：电压 0-2VDC

• 准 确 度： ±0.02 (pH4~9)；

• 分 辨 率： 0.01

• 稳 定 性：≤0.02/24h；

• 供电方式：DC 5~24V

• 输出信号：0~2V，4～20mA，RS485等

• 工作环境：温度0～60℃；

• 相对湿度≤85%



氨气

• 量程：0～100ppm；

• 最大测量限：200ppm；

• 灵敏度：（50～100）nA/ppm；

• 分辨率：0.5ppm；

• 响应时间（T90）：≤60S；

• 重复性：＜10﹪



硫化氢

• 输出值量程：0～100ppm；

• 最大测量限：500ppm；

• 灵敏度：（0.8±0.15)µA/ppm

• 分辨率：（0.8±0.15)µA/ppm；

• 响应时间（T90）：≤30S；

• 重复性：＜2﹪



二氧化硫

• 量程：0～20ppm；

• 最大测量限：150ppm；

• 灵敏度：（0.55±0.15）µA/ppm

• 分辨率：0.1ppm；

• 响应时间（T90）：＜30S；

• 重复性：＜2﹪输出值



臭氧

• 量程：0～20ppm；

• 最大测量限：100ppm；

• 灵敏度：（0.60±0.15）µA/ppm

• 分辨率：0.02ppm；

• 响应时间（T90）：≤120S；

• 重复性：＜5﹪输出值



水质蓝绿藻

• 测量范围及分辨率：0-100ug/L

• 分辨率：0.01ug/L

• 温度范围：0-50°

• 防水等级IP68

• 电源：DC+5/12V

• 材料：316/POM

• 尺寸：φ28mmX168mm

• 原理：荧光法



水质叶绿素

• 测量范围及分辨率：0-400ug/L

• 分辨率：0.01ug/L

• 温度范围：0-50°

• 防水等级IP68

• 电源：DC+5/12V

• 材料：316/POM

• 尺寸：φ28mmX168mm

• 原理：荧光法
