MC-SCQX系列触屏手持科研级原位气象站

MC-SCQX系列触屏手持科研级原位气象站



一、 适用范围：温室大棚种植、公园绿化带、宾馆、饭店、博物馆、学校、办公楼、医院、车站、特种养殖、普通养殖、水产养殖、施工工地、旅游景区、博物馆、水文与水资源（科研、教学、施工）专业、食品加工与生产、发酵行业、食用菌栽培、气象数据监测、组培室、及各种户外或者设施内需要流动精准精准环境中的气象、空气、水质、土壤、生态环境等项目参数数据，如果需要，也将上述数据通过GPRS网络无线远程发送至云端服务器，生成数据库文件，用户可随时通过手机、计算机查看即时数据和历史数据，同时看历史曲线、柱状图等形式。

二、 性能特点：

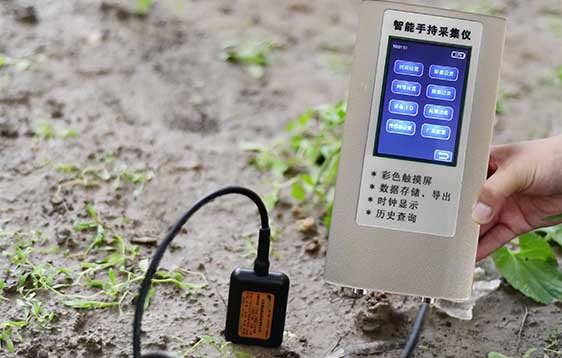

1.手持式结构设计，ABS塑料材质，方便携带。配备便携式铝合金机箱。

2.真彩3.5寸触摸屏中文显示，屏幕亮度可调，可以适应不同环境下的显示需要。

3.通讯方式：RS485 、USB、TYPE-C、4G传输和RJ45等可选。

4.数据采集可采取自动和手动采集两种方式。测试数据可保存在仪器中。本机可查看、导出历史数据，支持U盘数据拷贝。可清除历史记录。

5.时钟显示：实时显示当前的时间，年-月-日 时：分：秒，可手动设置时钟，断电自动保存。

6.多路传感器数据采集，如果配备本公司研发的分线器，多个集线器组合使用，最多可同时接入256个传感器。

7.内置无线4G模块，实现了多参数多功能在线检测（可选）和数据远程传输。

8.可增配GPS定位、电子罗盘、拍照、语音播报、脉冲采集等功能。

9.内置大功率锂电池组供电，屏幕具有电量显示功能；可持续工作12小时以上。

10.触摸屏设置：支持屏幕亮度设置、网络配置、传感器设置、传感器限值设置播报、传感器采集间隔设置、主机拓展功能设置等。

三、 主机技术参数:

1、触摸屏：3.5”TFT，800*480像素，内置智能操作系统，65536真彩色，LED背光，亮度250cd/m2。

2、外观尺寸：190*99*41。

3、通讯接口：标配USB口，可扩展RS232，RS485，RJ45及4G。

4、电源：内置锂电池12.6V/2AH。

5、本机存储：≤15M。

6、优盘存储：≤32G，单文件≤4G。

四、 传感器参数简介：

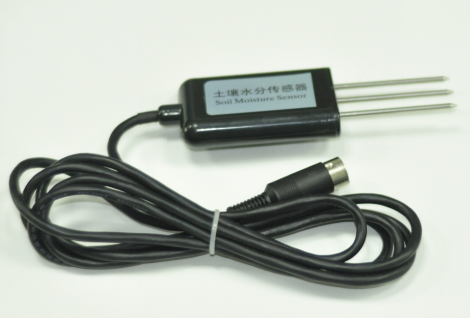

1、土壤水分

测量参数：土壤容积含水率

土质校正：壤土、黏土、砂土

测量单位：%( m3/m3)

测量量程：0～100%

输出形式： 0-2.5VDC

测量精度：0～50%（m3/m3）范围内为±3%（m3/m3）

工作范围：-30℃～70℃

稳定时间：通电后1秒

响应时间：＜1秒

测量区域：以中央探针为中心的直径为7cm、高为7cm的圆柱体

探针长度：55mm

探针直径：3mm

探针材料：316L不锈钢

密封材料：ABS工程塑料

电缆规格：2米3线制

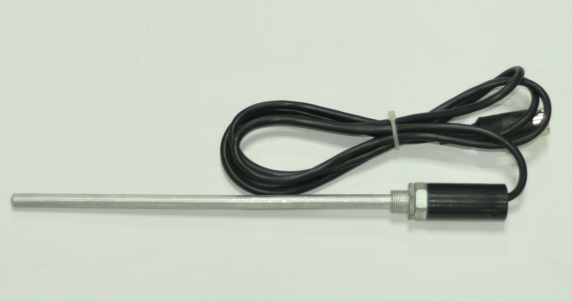

2、土壤温度

测量参数：土壤温度

测量单位：℃

测量量程：-55～150℃

测量精度：±0.2℃

稳定时间：通电后3秒左右

响应时间：＜1秒

探针长度：200mm

探针直径：3mm

传感器材料：316L不锈钢；德国Heraeus公司进口A级ST-1-PT1000精密铂电阻

密封材料：ABS工程塑料

电缆规格：1.5米4线制（电缆长度可选）

3、光照强度

测量单位：Lux

测量范围：0-200，000Lux

输出形式：电压 0-2VDC

工作温度：-30～70℃；湿度：10～90%RH

储存温度：-30～80℃；湿度：10～90%RH

准 确 度：±3％FS

非 线 性：≤0.2％FS

稳定时间：通电后1秒

响应时间：＜1秒

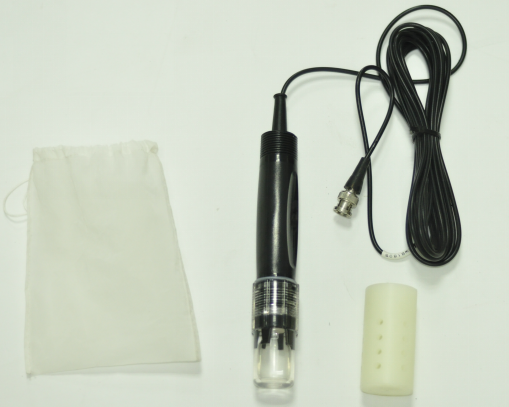

4、土壤PH（固态）

采用国际先进的固体电介质和大面积聚四氟乙烯液接界，不易堵塞，免维护,配备野外防护套和滤网

测量范围： pH：0～14

输出形式：电压 0-2VDC

准 确 度： ±0.02 (pH4~9)

分 辨 率： 0.01

稳 定 性：≤0.02/24h

供电方式：DC 5~24V

输出信号：0~2V，4～20mA，RS485等

工作环境：温度0～60℃；相对湿度≤85%

电源功耗：≤3W

外形尺寸：96×96×110mm（高×宽×深）

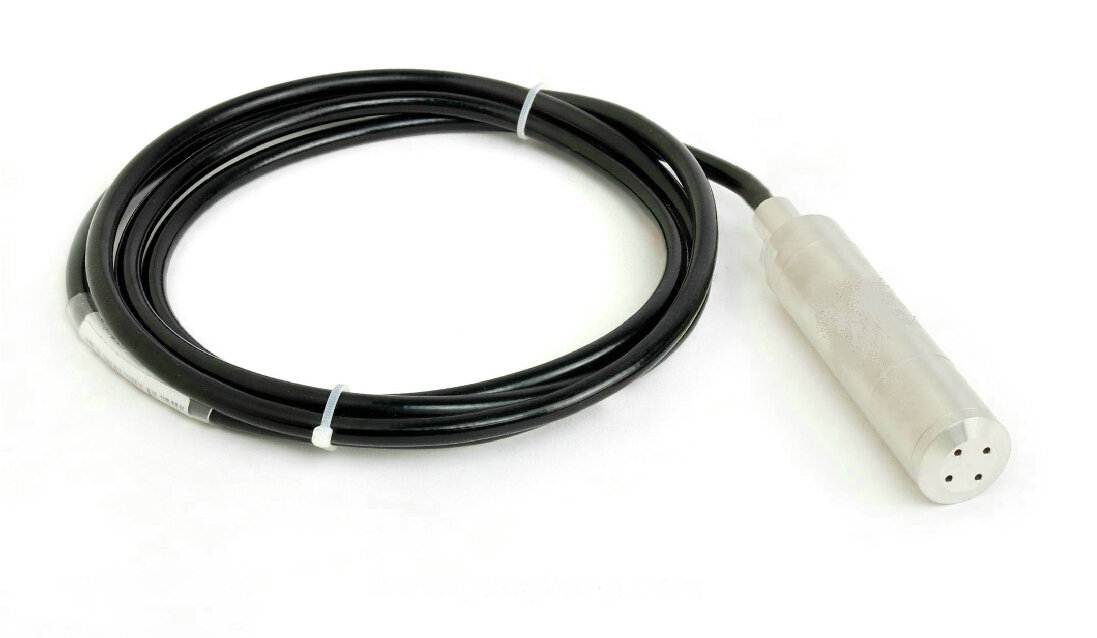

5、水深

测量形式及范围：0～50000mmH2O

允许过载：2倍满量程压力

工作温度：-20～80℃

温度补偿：-10～70℃

存储温度：-40～80℃

准确度：0.2%FS(典型)

稳定性误差：0.2%FS(典型)

温漂系数：0.03%FS（典型，量程小于5mH2O）

6、含盐量

测量参数：盐分

测量单位：mol/L

测量量程：0～0.15mol/L（标配），也可定做0～0.075mol/L，0～0.05mol/L等

测量精度：±2%

分辨率：无限小mol/L

工作范围：-30℃～70℃

电导电极材料：石墨

稳定时间：通电后1秒

响应时间：＜1秒

密封材料：ABS工程塑料

电缆规格：2米4线制（RS485）（电缆长度可选）

7、电导率

测量参数：土壤电导率

测量单位：mS/cm

测量量程：0～20 mS/cm

输出形式：电压 0-2VDC

测量精度：±2%

分 辨 率：无限小mS/cm

工作范围：-30℃～70℃

电导电极材料：石墨

稳定时间：通电后1秒

响应时间：＜1秒

密封材料：ABS工程塑料

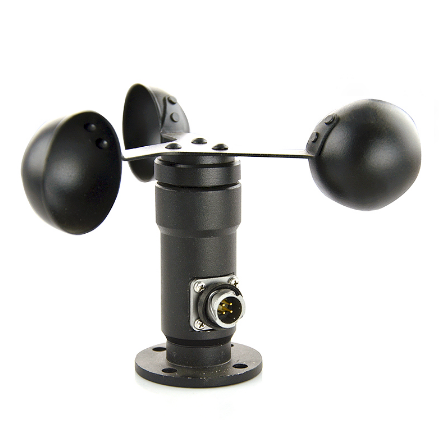

8、风速

测量范围：0～30m/s

输出形式：电压 0-2VDC

反应时间：＜1S

启动风力：0.4～0.8m/s

供电电压：5V DC

最大功耗：MAX≤200mW

工作环境：-30℃～75℃

9、风向

测量范围：0-360º 　16个方位

输出形式：0-2.5VDC

风向传感器启动风速：1.0m/s

风向测量精度：±1方位

风向定北：自动

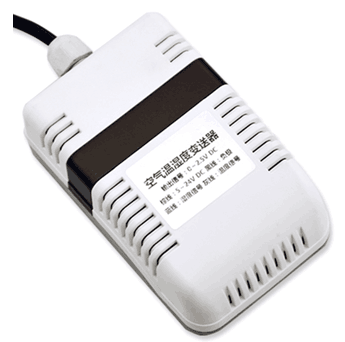

10、空气温湿度

（1）空气湿度

测量范围： 0～100%RH

输出范围： 0～5VDC

分 辨 率： 0.1%RH

准 确 度： ±2%（T>0℃）RH

稳 定 性： <1%RH/年

（2）空气温度

温度范围: -50～150℃

温度精度: ±0.1℃

温度显示分辩率: 0.1℃

（3）空气露点温度

测量范围：-40～50℃

分辨率：0.1℃

准确度：±0.1℃

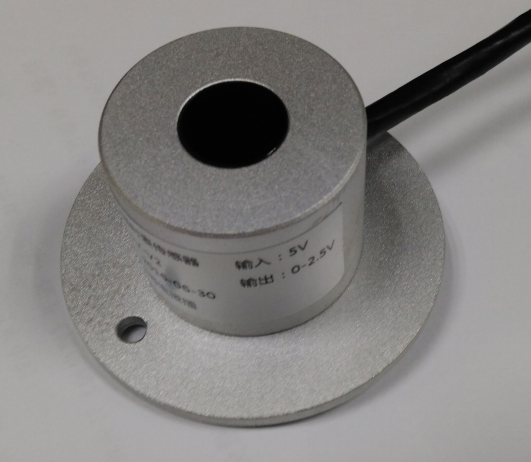

11、光合有效辐射（光量子）

光谱范围：400～700nm

量    程：0-2000 W/m2

供电方式： DC 5V

输出形式：电压0～2.5VDC

仪器线长：标配2.5米

响应时间：约1s（99%）

温度相关：最大0.05%/℃

余弦校正：上至80°入射角

工作温度：-40°至65°

相对湿度：0～100%

灵敏度：5～50µv/µmol·s­¹

内阻：＜2K

12、总辐射

光谱范围：0.3～3μm

测量范围：0～1500W/m2

供电方式： DC 5V

输出形式：电压0～2.5VDC

仪器线长：标配2.5米

负载能力：电压型输出阻抗RL≥1KΩ

响应时间：＜5s

温度相关：＜±0.08%℃

余弦响应：＜±10%（太阳高度角10°时）

非 线 性：＜±2%

年变化率：＜±2%

工作环境：温度-50℃～85℃， 湿度≤100%RH

产品功耗：1.8 mW

13、紫外辐射

测量范围：0～200W/m2

光谱范围：280～400nm

余弦响应：≤4%（太阳高度角为30°时）

响应时间：≤1S（99%）

供电方式：DC 5V

输出形式： 电压0-2.5VDC

工作环境：温度-50℃～50℃

额定电压：300V

温度等级：80℃

14、大气压力

量程范围：900～1100hPa

分 辨 率：0.1hpa

准 确 度：±0.1hPa

供电方式： DC 5V

输出形式：电压0～2VDC

仪器线长：标配2.5米

负载电阻：电压型：RL≥1K

工作温度：-50℃～80℃

相对湿度：0～100%

15、二氧化碳

量程范围：0-10，000ppm

输出形式：电压0-2VDC

单    位：ppm

平均电流：峰值≤200mA；平均85 mA

预热时间：3min

响应时间：< 90s

精    度：±3%F•S （25℃）

工作温度：0℃～50℃

工作湿度：0～95%RH

温度漂移：0.2％F•S /℃

稳 定 性：≤ 2% F•S

重 复 性：≤ 1% F•S

16、GPS卫星定位

（1)卫星通道搜索参数：16，1.023 MHz chip rate

（2)Sensitivity Tracking：Ultra high sensitivity to -158 dBm

（3)工作电流：39 mA a

（4)低功耗休眠电流：5 μA

（5)通讯接口：标准RS-232串口。

（6)天线形式：外接磁吸式信号增益放大天线  DGPS Accuracy Position ：2 meters CEP

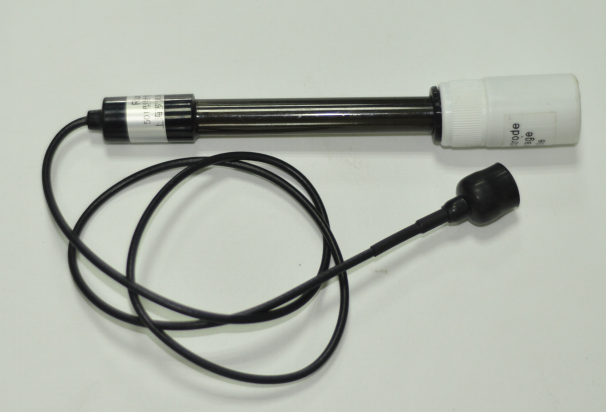

17、ORP（氧化还原电位）

电极电位：245―270mv（15―30℃）

测试范围：0-1999mV

参比电极内阻：≤10kΩ定性：±8mv/24h

指示电极：导通良好

适用温度5—70℃

18、粉尘（PM2.5、PM10，PM1.0、TSP）

检测气体：PM1.0、PM2.5、PM10、TSP

输出数据：UART 输出（3V 电平）

          DAC(0～2V 对应0-1000)

          PWM 输出

工作电压：5V±0.1V

工作电流：70-140（mA）

休眠电流：<10mA

响应时间：≤90 秒

工作湿度：15%RH-80％RH（无凝结）

工作温度：－20～40℃

存储温度：－40～60℃

使用寿命：3 年（空气中）

19、噪声

1、测量范围：30dB~110dB，精度：0.5%

2、工作环境：设备非防水结构，需注意避免雨水淋溅，需注意防潮。可以定制专用于潮湿环境的设备系统。

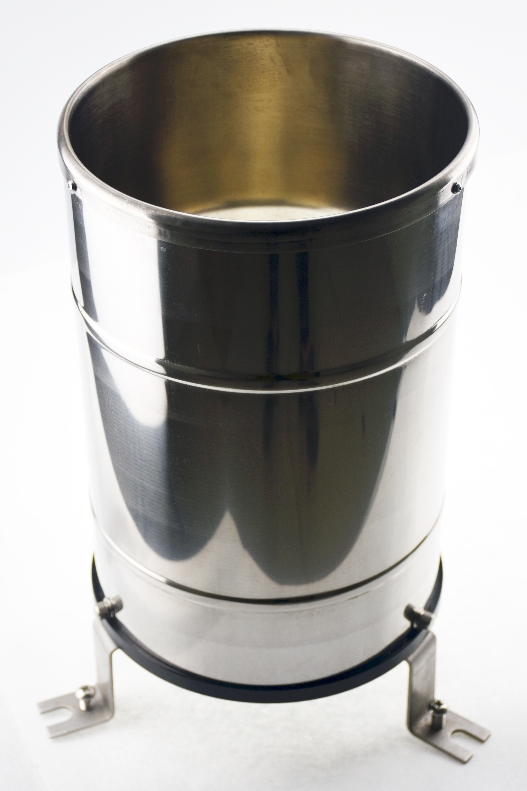

20、雨量

承水口径：Ф200 ± 0.6mm

测量范围：≤4mm/min（降水强度）

分 辨 率：0.2mm（6.28ml）

准 确 度：±4%（室内静态测试，雨强为2mm/min）

输出信号：开关接点通断信号

工作温度：0～50℃

贮存温度：-10℃～50℃

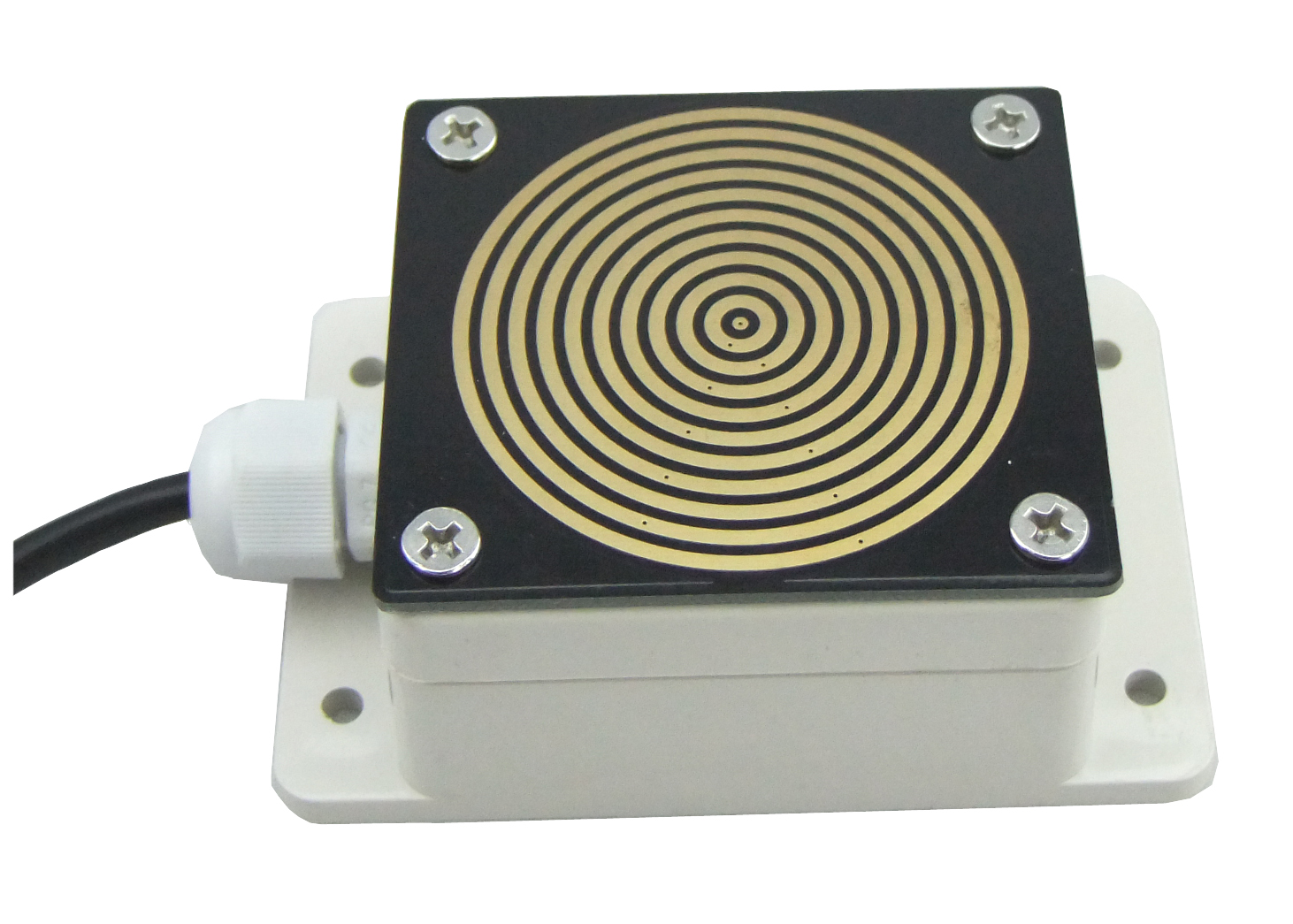

21、雨雪

测量范围：0～1000mm

准确度：±0.1%F S

供电方式：DC12V

输出形式：0-5v

负载能力：电流型输出阻抗≤300Ω, 电压型输出阻抗≥1KΩ

六、价格体系和功能配置表

型号	功能
MC-SCQX3真彩触摸屏手持气象站	检测空气温度、空气湿度、大气压力
MC-SCQX4真彩触摸屏手持气象站	检测空气温度、空气湿度、大气压力、二氧化碳
MC-SCQX5真彩触摸屏手持气象站	检测空气温度、空气湿度、大气压力、二氧化碳、光照强度
MC-SCQX7真彩触摸屏手持气象站	检测空气温度、空气湿度、大气压力、二氧化然、光照强度、风速、风向
MC-SCQX9真彩触摸屏手持气象站	检测空气温度、空气湿度、大气压力、二氧化然、光照强度、风速、风向、水深、噪声
MC-SCQX11真彩触摸屏手持气象站	检测空气温度、空气湿度、大气压力、二氧化然、光照强度、风速、风向、水深、噪声、PM2.5、PM10
MC-SCQX7W真彩触摸屏物联网在线(原位)手持气象站	检测空气温度、空气湿度、大气压力、二氧化然、光照强度、风速、风向，数据远程传输到物联网平台（年费2000元/年）
MC-SCQX7WV真彩触摸屏物联网在线(原位)手持气象站	检测空气温度、空气湿度、大气压力、二氧化然、光照强度、风速、风向，数据和语音远程传输到物联网平台，语音对讲
MC-SCQX15真彩触摸屏手持气象站	检测空气温度、空气湿度、大气压力、二氧化然、光照强度、风速、风向、水深、土壤温度、土壤湿度、土壤酸碱度、土壤电导率、土壤盐分、土壤ORP
MC-SCQX15W真彩触摸屏物联网在线(原位)手持气象站	检测空气温度、空气湿度、大气压力、二氧化然、光照强度、风速、风向、水深、土壤温度、土壤湿度、土壤酸碱度、土壤电导率、土壤盐分、土壤ORP，数据和语音远程传输到物联网平台，语音对讲
集线器	扩展传感器连接数量
中继器	用于增加485信号强度延长传感器测量距离
