LORA无线数据采集和智能控制一体化系统

LORA无线数据采集和智能控制一体化系统

适用范围：

    温室大棚、畜牧养殖场、水产养殖基地、食品加工、文物保护单位、发酵行业、食用菌栽培、微环境气象数据监测、组培室、及各种需要随时在线精准监测环境中的参数，同时进行自动化控制。

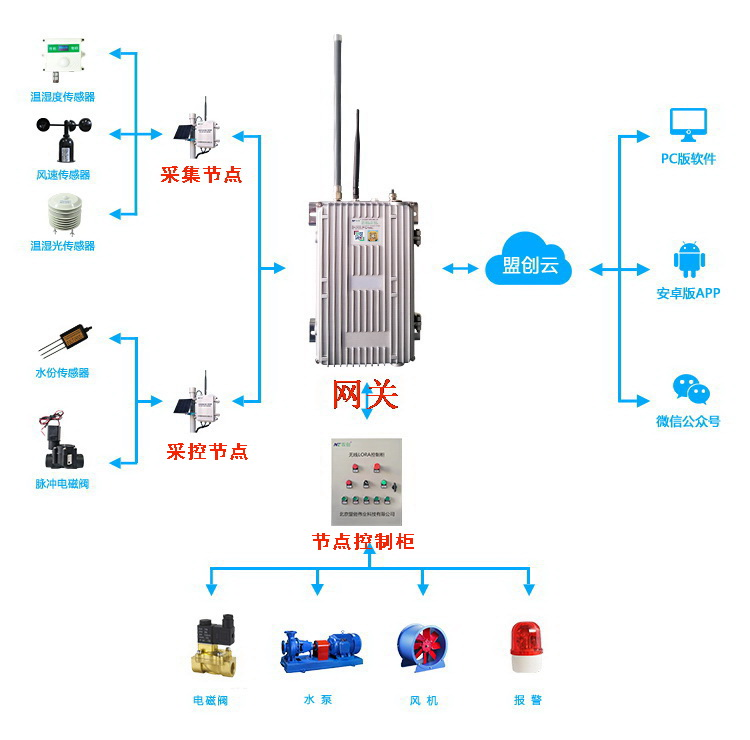

    MC-LORA型物联网数据采集和智能控制一体化系统，由MC-LORA型智能网关、MC-LORA型无线节点采集/控制器、智能控制柜、物联网数据应用平台组成。

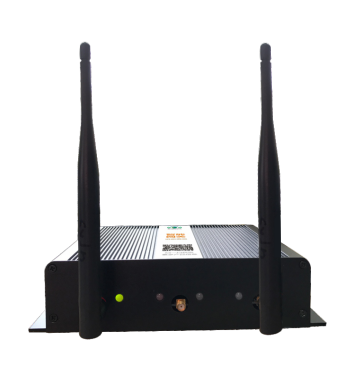

一、MC-LORA型智能网关

网关(Gateway)又称网间连接器、协议转换器，特点如下：

1、内置LORA无线通讯模块，网关与无线节点采集/控制器进行数据交换。

2、内置2G/4G/5G无线通讯模块，配备SIM卡，网关直接联网。

3、配备标准LAN口，插入网线即可自动识别并联网。

4、配备多种状态显示灯，显示网络、电源、信号、数据等状态。

5、既可以用于广域网互连，也可以用于局域网互连。

6、可使用太阳能系统供电。

7、一个网关可以接入多路节点传感器、自动化设备。

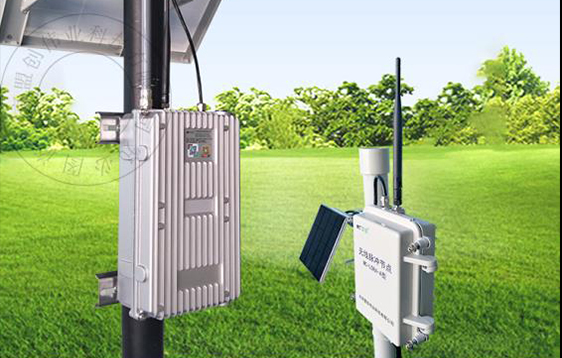

二、MC-LORA型无线节点采集/控制器

    无线节点模块是采用ISM频段射频Lora扩频芯片，提供了多个频道的选择。模块可在线修改串口速率，发射功率，射频速率等各种参数。模块能够透明传输数据。模块提供多种接口，提供软件编程设置功能，无线节点同时可以给前端传感器设备供电，节点内含电源模块，采用锂亚电池。

1、内置LORA无线通讯模块，实现网关与无线节点采集/控制器进行数据交换。

2、可采集485协议传感器，采集参数包括土壤温湿度、EC、PH、盐分、空气温湿度、露点温度、光照强度、有效辐射、CO2、风速、风向、大气压等。

3、可控制各种机电设备，具有8-16路输出控制端口。

4、具有16路开关量采集端口。

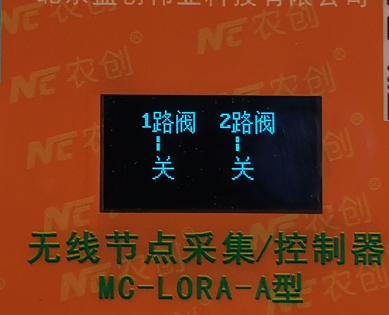

5、可配备OLED显示屏幕，实时显示当前各种传感器参数数据和脉冲电磁阀开/关状态。

6、供电可用交流、直流电源、锂电、太阳能等形式。

7、可用作LoRa无线节点电磁阀控制器。

8、无需布设电源线，自带电池就可以实现对脉冲电磁阀开关控制。

9、LoRa无线传输模式与智能网关进行通信。对电池电量实时检测。

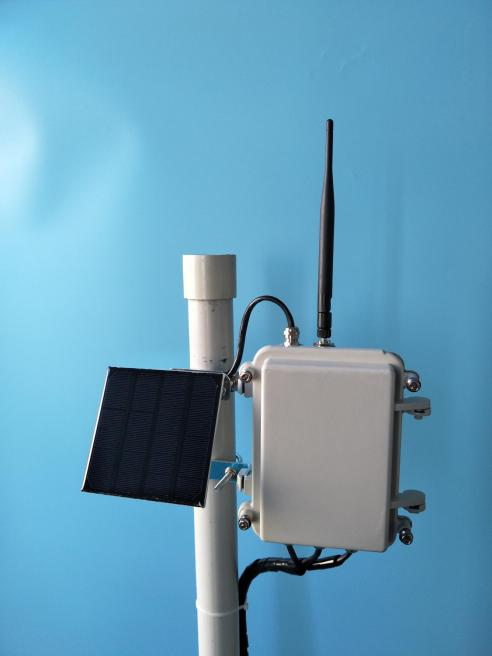

LoRa无线节点脉冲电磁阀采集控制器

    无需布设电源线，自带电池就可以实现对脉冲电磁阀开关控制。以LoRa无线传输模式与智能网关进行通信。对电池电量实时检测，可提前告知用户更换。

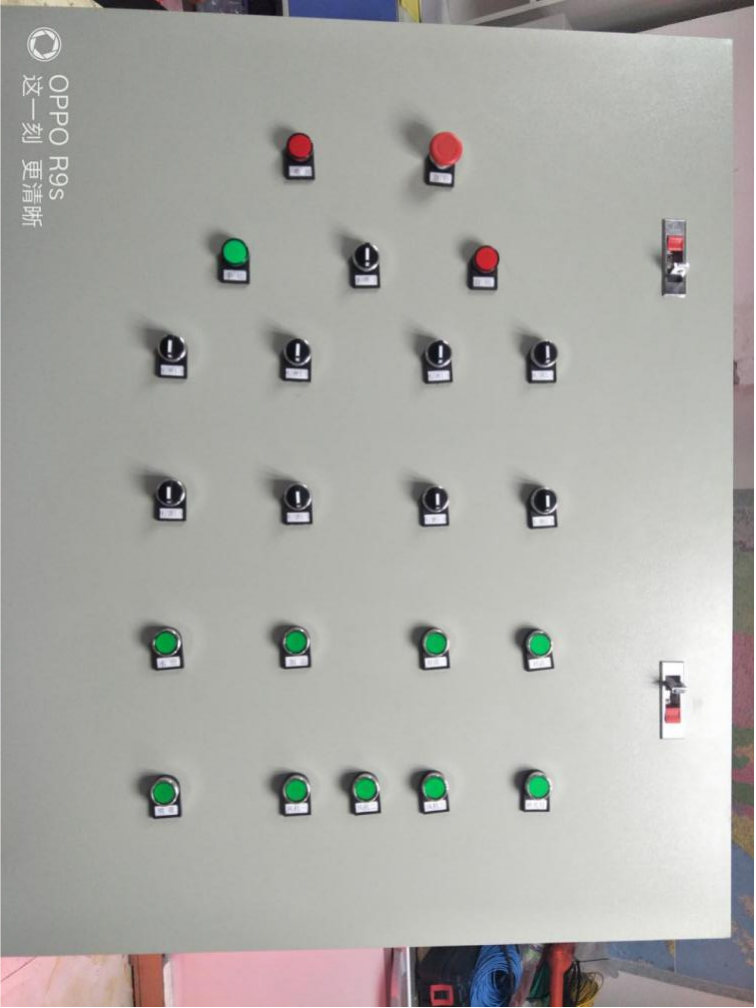

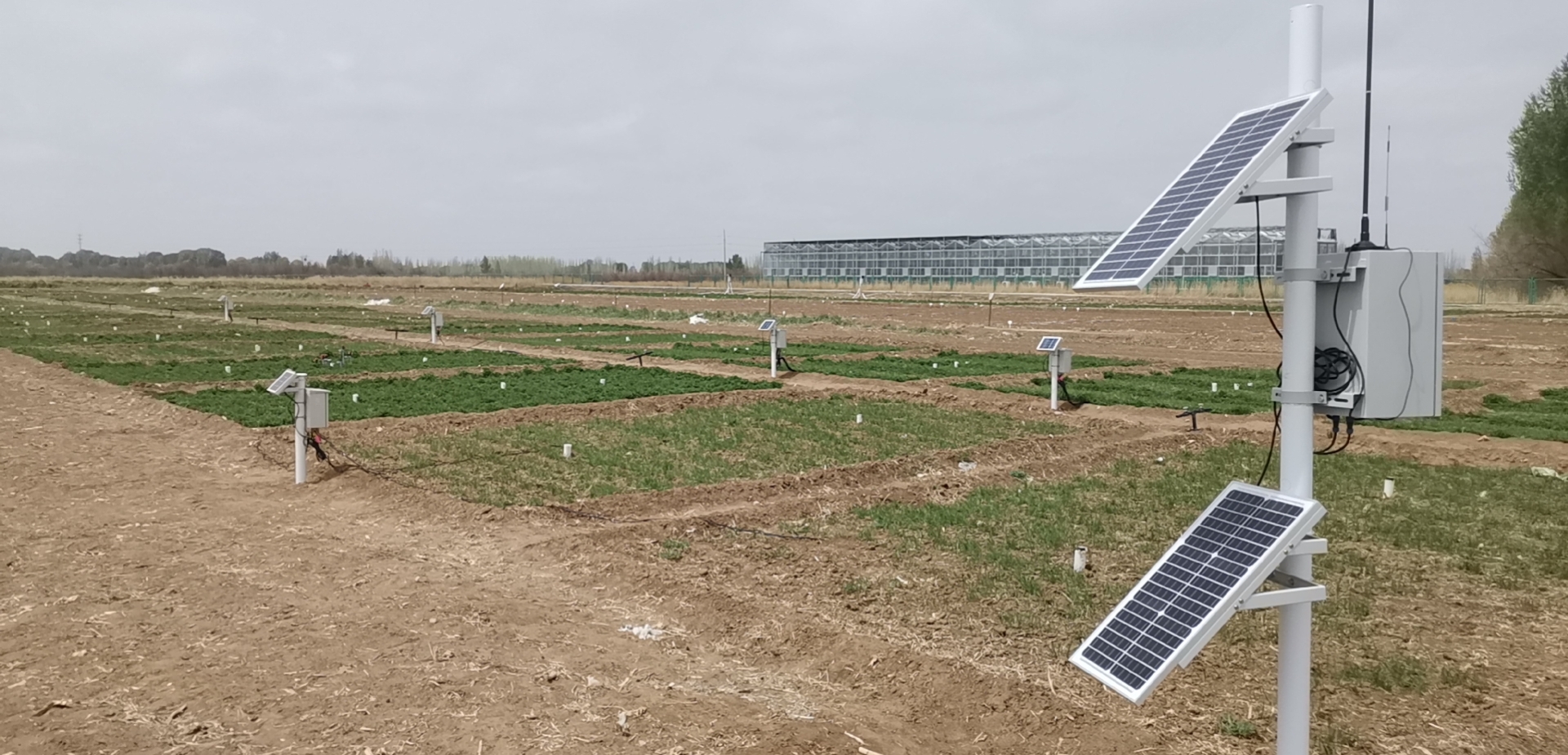

LoRa无线节点采集控制柜

    LoRa无线节点采集控制柜使用于，小型园区温室、大田无通讯线，统一控制完成各种机电自动化设备，卷帘、遮阳、风机、电磁阀、水泵等。以LoRa无线传输模式与智能网关进行通信。对传感器采集、实现自动化控制。

1、自动化控制系统适用范围：

    温室大棚种植、自动灌溉、特种养殖、食品加工、文物保护单位、发酵行业、食用菌栽培、小气象数据监测、组培室、及各种需要随时在线精准监测环境中的空气温度、空气湿度、二氧化碳、光照强度、土壤水分、土壤温度等参数.

2、智能温室控制柜可以设定各运行参数，通过监测温室内的环境温度、环境湿度、光照度、二氧化碳的浓度等来自动控制卷帘、天窗、侧窗、内遮阳、外遮阳、风机、外翻窗、加温设备等的目标值和设备的开启/关闭时间等等，通过监测土壤的水分、土壤的温度、电导率等参数来自动控制电磁阀和水泵、施肥系统设备的开启/停止等目标值。

3、温室数据采集：空气温度、空气湿度、二氧化碳、光照度、土壤温度、土壤湿度等多路传感器数据。

4、控制项目：卷帘、通风（卷膜）、加热、补光、灌溉（滴灌、喷灌）等

5、自动/手动控制柜：〖手*停*自〗，手动（本地手动人工控制模式）；停止（非使用期间或防止意外均可选停止档位）；自动（使用远程手动或全自动控制）。

6、触摸屏采集控制主机，本机可以查看数据，设置采集间隔、查看联网状态，通过TCP网口、4G无线传输等传输方式远程查看、设置、控制等。

7、自动控制柜可以本地手动控制、联网远程手动控制、联网启用智能自动控制功能。
