MC-CSQX超声波气象站
设备组成：

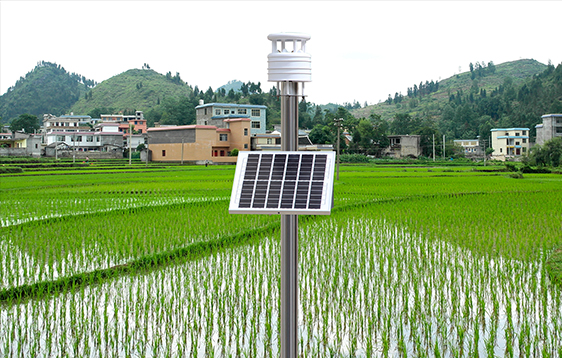

超声波物联网自动气象站由超声波管式土壤温湿度传感器、超声波气象参数传感器、智能采集器主机、野外电源系统、防辐射罩、其他种类传感器、野外防护箱和野外支架结构等部分组成。
超声波传感器原理及其优势：

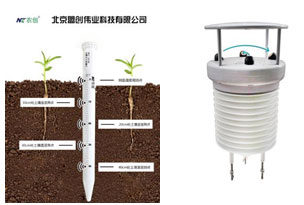

1、超声波管式土壤温湿度传感器。工作原理是在ABS塑料管材内置超声波信号发射器和无线信号接收器，超声波发生器在土壤中发射1GHz频率的高频脉冲信号，然后反射回来反馈信号，因其发射与反射回来的时间差与土壤含水量之间具有基本为线性对应逻辑关系，根据这个原理来计算土壤含水量数据。根据这个工作原理，土壤盐分、酸碱度等环境因素对于测试精度的影响小，能够同时对不同土层的土壤水分、温度数据进行动态观测，而且是进行快速、准确、观测，让技术人员实现对土壤含水量和温度的的及时掌握。超声波管式土壤温湿度传感器,管式自动土壤墒情监测站采用分层设点的观测结构，地下土壤表层下10cm、20cm、30cm、40cm各配置一个土壤温、湿度测点，观测相对应范围内的土壤温、湿度。
2、超声波气象参数传感器。采用四只对称安装的微波发生器，两两对应发射超声波进行感应数据输出，可应用于科研应用。集成化设计，可对环境内的空气温度、空气湿度、风速、风向、大气压力一体五参数进行监测。超声波气象传感器采用微波反射学原理。
智能采集器主机功能特点及参数：
1、采集器主机采用防雨、防尘设计，喷塑钢板户外防护箱。
2、各个传感器采用MODBUS通讯协议。
3、内置存储集成电路芯片和SD卡，数据可导出。具有复位按钮。
4、配备7寸触摸屏，可实时显示传感器的数据、参数数据、网络情况、IP地址等，并可直接屏幕上设置上述参数。屏幕亮度可调，可以适应环境下不同外界光照的显示需要。具有屏幕触摸音响提醒功能。
5、通讯方式采用4G无线传输或者以太网口，随时可以将主机中的数据远程发送到服务器，存储为数据库格式。
6、供电方式多样灵活，可根据客户要求使用交流市电或太阳能蓄电池、风光互补等多种供电模式，以保证在断电或阴雨天气的情况下，可以正常工作。
7、通讯接口：USB接口、4G无线传输接口和RJ485接口（选配）,还可以扩展RS232接口，RS485接口和WiFi接口（选配）。
8、联网方式：离线、4G无线传输、LAN口在线三种方式。通过本机触摸屏直接设置云服务器IP地址和端口号可传输数据到云平台，能够和各物联网平台实现数据传输。
9、数据采集：本机数据采集可采取自动和手动采集两种方式，手动方式可随意采集和自动存储数据，采取自动模式时，用户设置自动采集数据库的时间间隔，采集数据可随机存储或上传到云端服务器。
10、测试数据本机可存储，本机可查看历史数据、也可删除测试记录。
11、设置界面：能够设置屏幕亮度、休眠时间、采集时间、土壤类型、GPS开关、语音音量、联网方式和服务器的IP地址及其端口号。断电不丢失设置参数。
12、多路数据采集：可扩展多个传感器数据转接口，自动识别传感器类型。
13、扩展功能：可扩展GPS定位功能，LED户外屏幕显示，语音功能，并且该功能可以关闭，以节约电能。
14、内置锂电池组供电，屏幕具有电量显示功能。配备自动保护线路。
