无线气象站

MC-QXSQ型无线气象站

适用范围：

  适用于城市、农村、草原、风景区、高速公路、公园、森林、建筑工地、拆迁工地、煤矿厂、园区、广场、社区、工业园区、住宅小区、大型工矿企业、垃圾场、搅拌站堆场、码头、道路扬尘环境监测监控中心等场所进行空气质量、清新度、能见度、云层高度、扬尘污染物、噪声、环境气象参数等数据的在线监测与预警。

功能简介：
*提供能见度、云层高度、空气清新度、粉尘颗粒物、噪声和各种环境气象参数的实时数据。
*提供现场视频图像的在线监测和远程取证。
*为管理者提供在线数据监测和监控的手段。
*为管理者提供了历史数据分析手段。
*建筑工地通过系统上传月报，增加自查、自测的手段。
*管理者通过系统回复月报；获得针对性核查与互动手段。
概述：

    MC-QXSQ型无线气象站是一款利用集成电路技术和基于云平台物联网技术研发的环境质量监测系统站，可以监测空气清新度（负氧离子）、能见度、云层高度、PM1.0、PM2.5、PM10、TSP、GPS卫星定位经纬度、噪声、空气温度、空气湿度、NO2、O2、O3、H2S、CO、NH3、SO2、HCl、HF、Cl2、水面深度、水质电导率、水质溶解氧、水质酸碱度、水质orp、大气压力、土壤湿度、土壤温度、风速、风向、雨量、水面蒸发、雨雪传感、光照强度、紫外辐射强度、光和有效辐射、总辐射等项指标。同时可以将数据同步到手机APP、微信和电脑端，进行数据实时监督和远程下载。

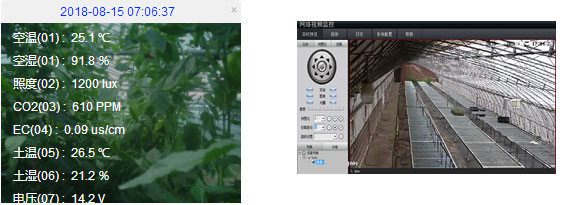

※视频叠加功能，各种实时数据叠加在视频监控画面上动态实时显示各种传感器数据。

※系统配套接入：与各种自动化控制、楼宇自控、信息化服务等系统的对接方式。

设备组成详细介绍：

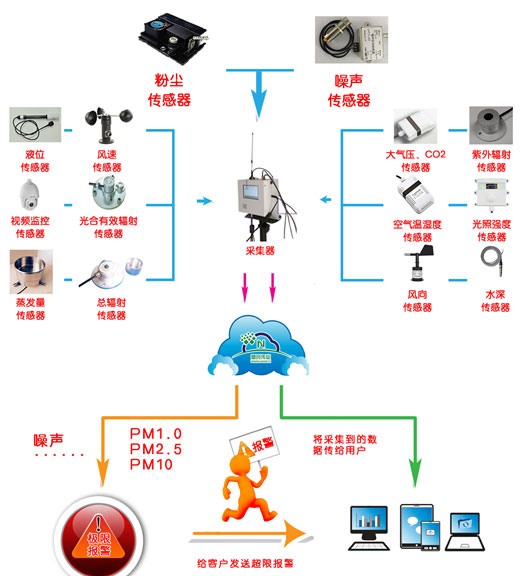

    本系统主要由环境质量监测站、户外LED显示屏、视频采集系统、数据远程发送系统、后台数据处理系统、监测数据预警云平台组成。数据平台是一个互联网架构的网络化平台，具有对各子站的监控功能以及对数据的报警处理、记录、查询、统计、报表输出等多种功能。

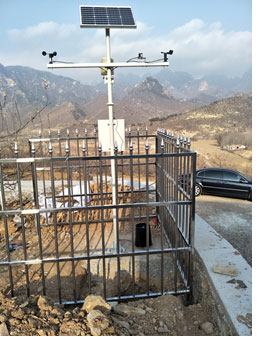

（一）气象监测站：
1、主机采用7寸触摸屏幕，可手指直接触摸操作。背光可自行选择关闭。外壳采用喷塑钢板冲压成型。
2、内置RS485通讯数据采集模块。
3、可按照用户设置的采集时间间隔，实现自动采集数据。
4、主机采用多种安装形式，配备多功能挂板，用户根据实际需要和自身环境条件，可采用移动式支架、壁挂、龙骨悬挂、吊装等多种方式。
5、主机电源供电方式可以采用AC/220V供电，户外太阳能供电、也可采用内置锂电池组供电，用户可携带设备进行移动测试。
6、主机采取多种远程数据传输方式供用户选择，包括以太网、wifi无线信号、4G无线传输数据模块，方便用户选择。可将数据立刻传输到云平台。
7、可配备网络型户外监控互联网摄像头（带红外夜视功能），在远程端可以通过手机或者PC端在线观看视频监控。。

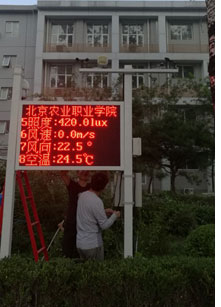

8、预留485数据输出端口，可连接户外或者室内LED显示屏，显示各参数实时数据。
（二）云平台软件系统介绍：
1、采用可视化编程语言设计界面友好的环境监测与管理系统，实现对被监测环境的远程监测。可自由设置上下限数值。通过短信等方式报警。软件平台可远程监控各传感器数据。数据管理功能，支持数据库管理及拍照、数据查询、导出、打印、统计分析、图表分析等各项数据处
2、在线监测各环境因素参数的表现形式：
A、清单明细式，可以直观地查看各个环境因素参数在某个时间点的监测数据。
如下：
清单明细式显示方式，可以直观地查看各个环境因素参数在某个时间点的监测数据。

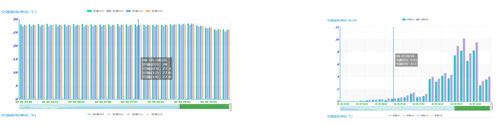

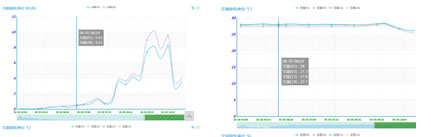

B、曲线走势图显示方式，如下：

某种颜色的曲线代表某个测试参数的走势
C、立柱式走势显示，如下：

 某种颜色的立柱的变化，代表某个参数的数据变化

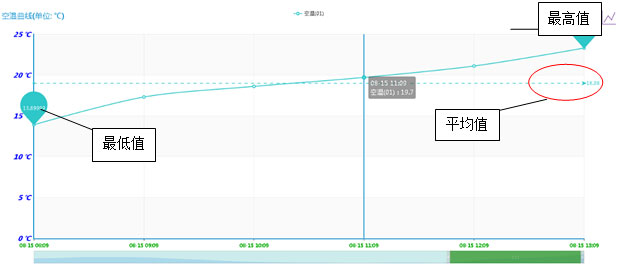

D、通过曲线走势或立柱式统计，更能直观形象的查看某一时间段内的数据最高值、最低值和平均值。详见如下：

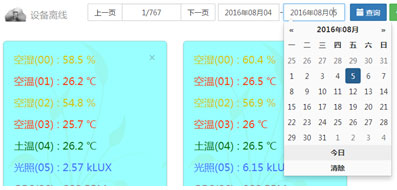

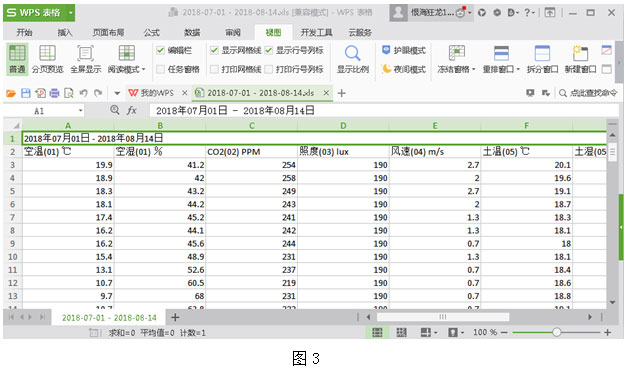

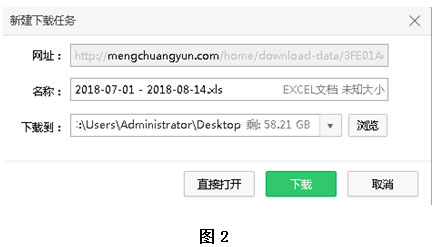

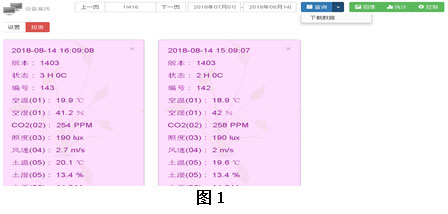

3、可通过查询日期的方式快速查找、下载所需的数据，并以EXCEL表格的形式导出数据。具体操作：第一、输入要查询的日期时间段，点击查询按钮即可（图1）；第二、点击查询右侧三角按钮，出现下载数据并点击即可（图2）；第三、在图2中选择下载的位置并点击下载按钮即可（图3）。详见如下：

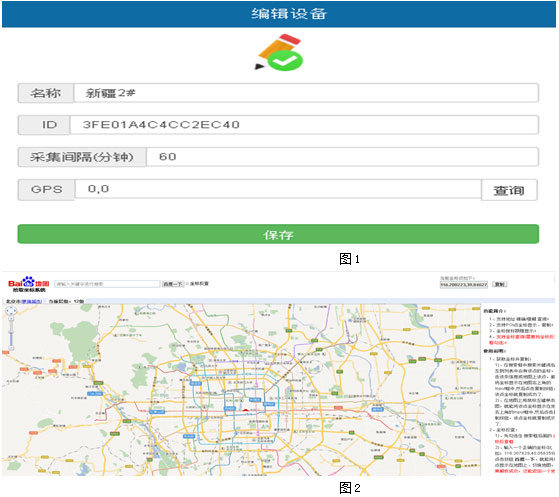

4、点击设置按钮，显示编辑设备界面，可设置数据采集间隔和设置地理位置坐标，点击保存按钮即可成功。GPS定位具体操作：点击查询按钮出现图2，在图2中百度要添加的地理位置，并拾取其坐标复制粘贴到该处即可。详见第9项GIS地图生成。图1和图2如下：

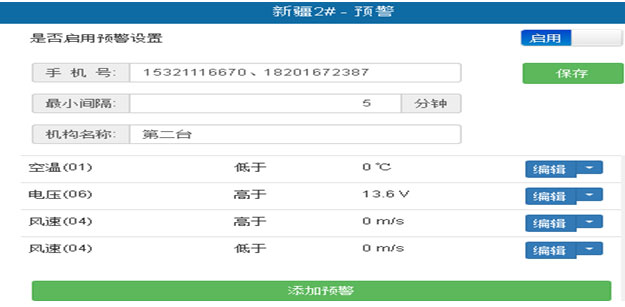

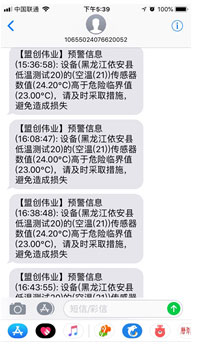

5、预警设置：首先启用预警设置并通过添加手机号，短信推送了解何种气象出现报警。可添加多个手机号多人来管理。传感器设置：点击编辑按钮出现图2，在图2中根据实际情况设置各传感器的预警值，并点击保存即可。最后点击添加预警按钮，即为预警设置成功。详见如下：

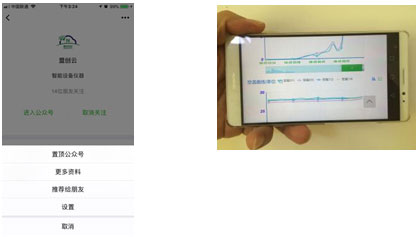

6、支持手机随时查看方式：通过手机微信添加盟创云APP，利用APP登录查看，该APP支持分享，可多人看护。

7、计算机上查看各个参数的实时数据和历史数据：

8、视频监控：
    平台支持野外、加工车间、生产环境等区域多只户外防水摄像头画面视频监控。并支持数据叠加。无需用户下载插件，在远程端可以通过以太网相互视频交流，便于监管方实时发挥监测、监督、预警、指挥智能。

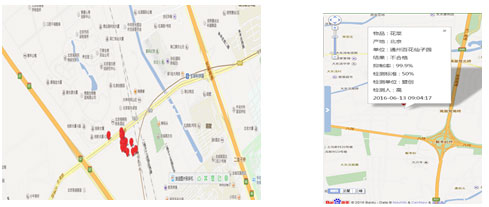

9、GIS地图生成：利用检测设备内置的GPS模块，实现卫星定位数据捆绑测试数据信息，实施GIS地图定点监控每个检测点的位置信息，监测者可在其卫星定位图标上点击位置坐标查看该检测点测试数据相关索引信息。
