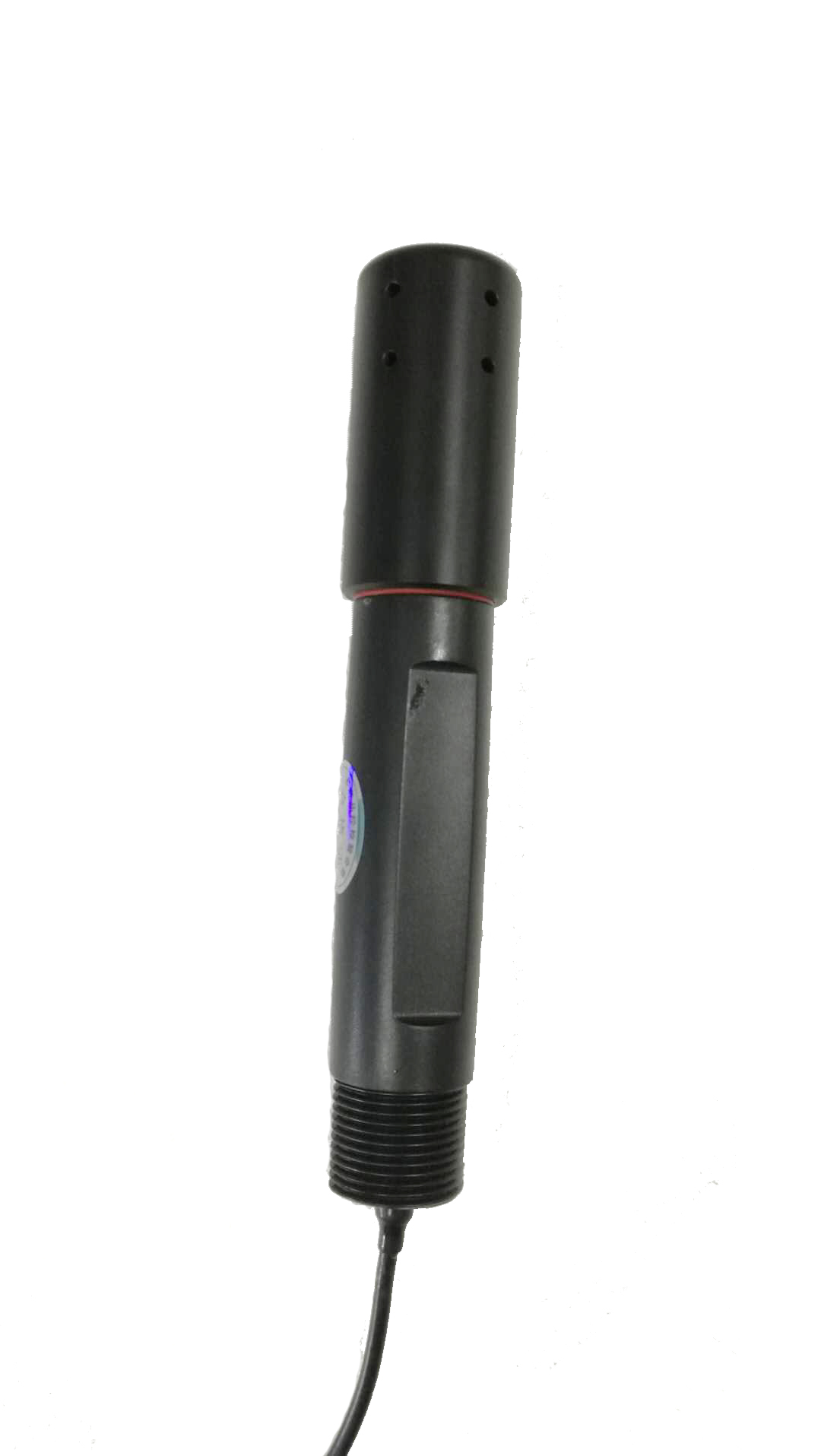

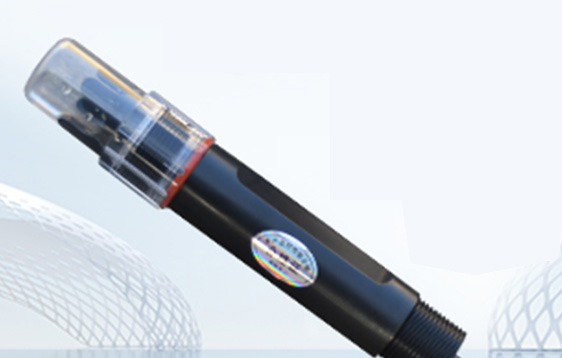

氧化还原电位传感器

氧化还原电位传感器

产品使用手册

MC-ORP

    本公司郑重承诺：凡是采购我公司传感器的用户，我公司提供免费一对一的技术支持（接线方法、数据解析、维护保养等知识），直至用户掌握使用。

1、概述

    本氧化还原电位传感器是工业酸度计的产品，可对土壤、污水的ORP值进行测量和控制，本产品同样适用于城市污水处理厂、化工、印染、造纸、制药、电镀、蚀刻以及环保等领域。

2、适用范围

    适用于节水农业灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、科学试验等领域。

3、接线方法

    氧化还原电位传感器可连接各种载有相应信号输入的数据采集器，数据采集卡，远程数据采集模块等设备。

    接线说明：具体接线方式如下图所示

注意：接线时一定要小心，如果电源电压过高或极性接反，将造成传感器的损坏

4、使用说明

    测定土壤的ORP时，土壤样品是新鲜的土壤样品，因为土壤与大气接触时，土壤的氧化还原状况很容易发生变化。所以采样时，首先要防止空气的进入，为此要特别注意将土样迅速装满铝盒或塑料盒，盖紧，并用胶布将盖口封住，尽快携回实验室。开盖后将上面数毫米的土壤用小刀刮去，立即插入电极测定。

    铂电极与土壤接触后，需要一定的时间才能达到稳定的氧化还原电位值。在理论上，达到平衡的Eh值才是准确的，对于可逆的氧化还原电位体系来说，如果电极是惰性的，应该很快达到平衡电位，但由于土壤体系中存在一些弱平衡作用，使得在实际测试中平衡很慢，根据现场测试经验，在特定的土壤条件下，快的数分钟即达到平衡(即Eh读数稳定在一固定值)，慢的则需半小时以上，Eh值随平衡时间或指数变化。

    另外，为了便于原位测定，可在铂电极插入土壤两分钟后读数，或者以1分钟的变化不大于5mV作为相对平衡值，等待达到平衡期间可不对传感器供电。采取这种方法，对于平衡较快者误差不大，但对于平衡慢者，应使其预先充分平衡，以测得平衡值。

5、数据转换方法

土壤ORP电解质RS485报文

修改地址

10功能码写地址指令：00 10 80 00 00 01 02 00（新地址）（校验位低）（校验位高）

6、使用上的注意事项

1、为保证电极在介质中正确测量出ORP值，应避免测量池间出现气泡而造成数据失准；

2、请检查包装是否完好，并核对产品型号是否与选型一致；

3、切勿带电接线，接线完毕，检查无误后方可通电；

4、使用时不要随意改动产品出厂时已焊接好的元器件或导线；

5、传感器属于器件，用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面，以免损坏产品；

7、产品保修

    本产品保修期为一年。从发货之日起十二个月内，因传感器质量问题（非人为损坏）而引起的故障，本公司负责免费维修或更换，超过保修期后只收成本费。
