雨雪传感器

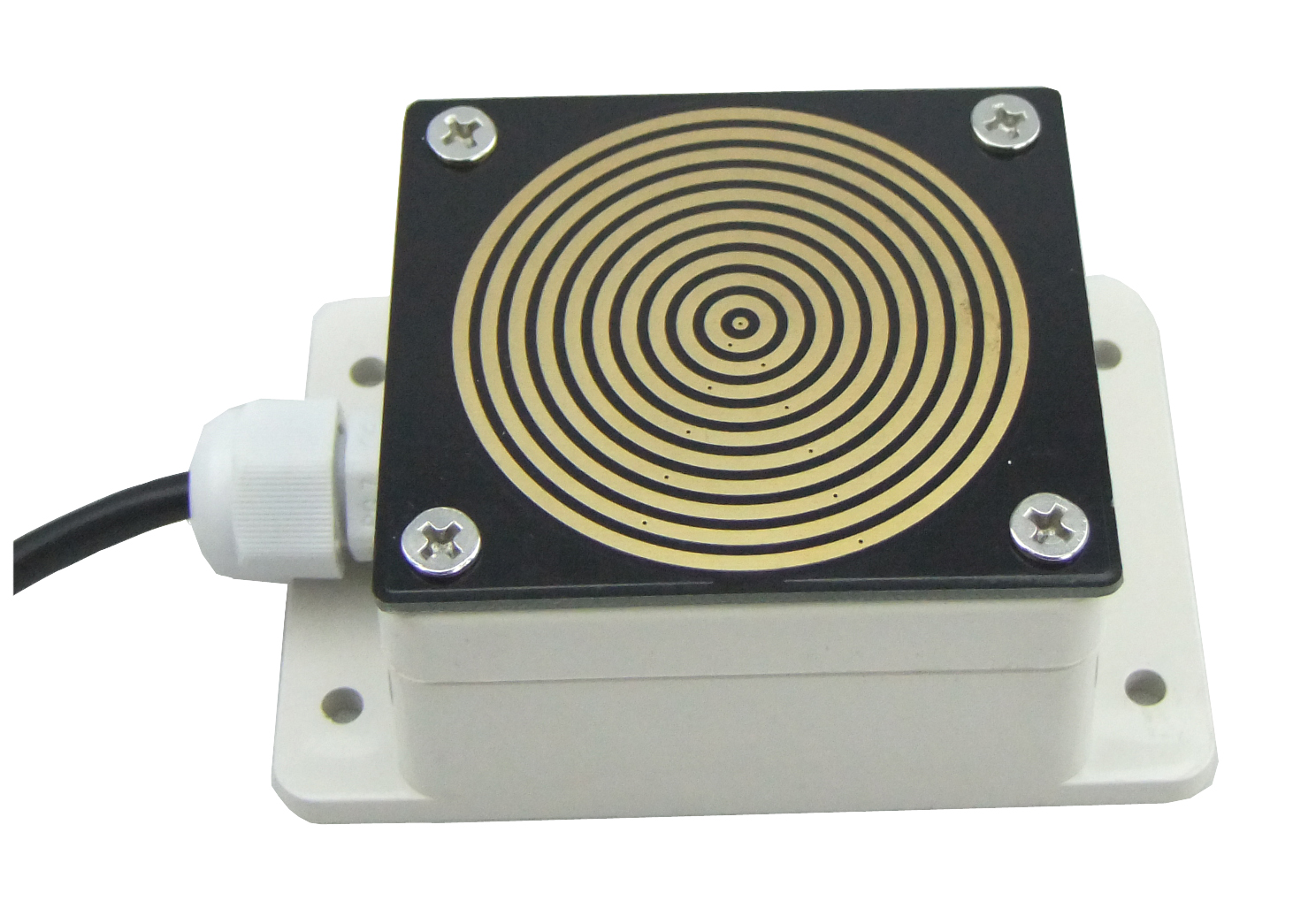

MC-YX型雨雪传感器

产品使用手册

    本公司郑重承诺：凡是采购我公司传感器的用户，我公司提供免费一对一的技术支持（接线方法、数据解析、维护保养等知识），直至用户掌握使用。

1、概述

    雨雪传感器利用雨水的导电特性，采用检测电路，表面栅形电极感应外界雨雪情况，检测是否有雨雪，内部采用智能微处理器。内置自动加热装置可排除雨雪附着的干扰，保障系统的正常运行。继电器为一组常开、一组常闭。

2、适用范围

    适用于实现对雨雪有无的测量，可广泛用于气象、海洋、环境、机场、港口、实验室、工农业及交通等领域的雨雪有无定性测量

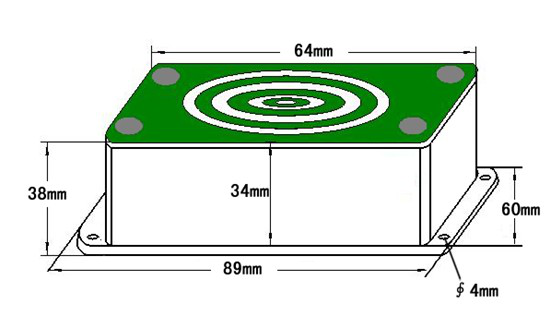

3、外形规格

4、接线方式

棕线：12～24V DC

黑线：负极

蓝线、灰线：继电器开关

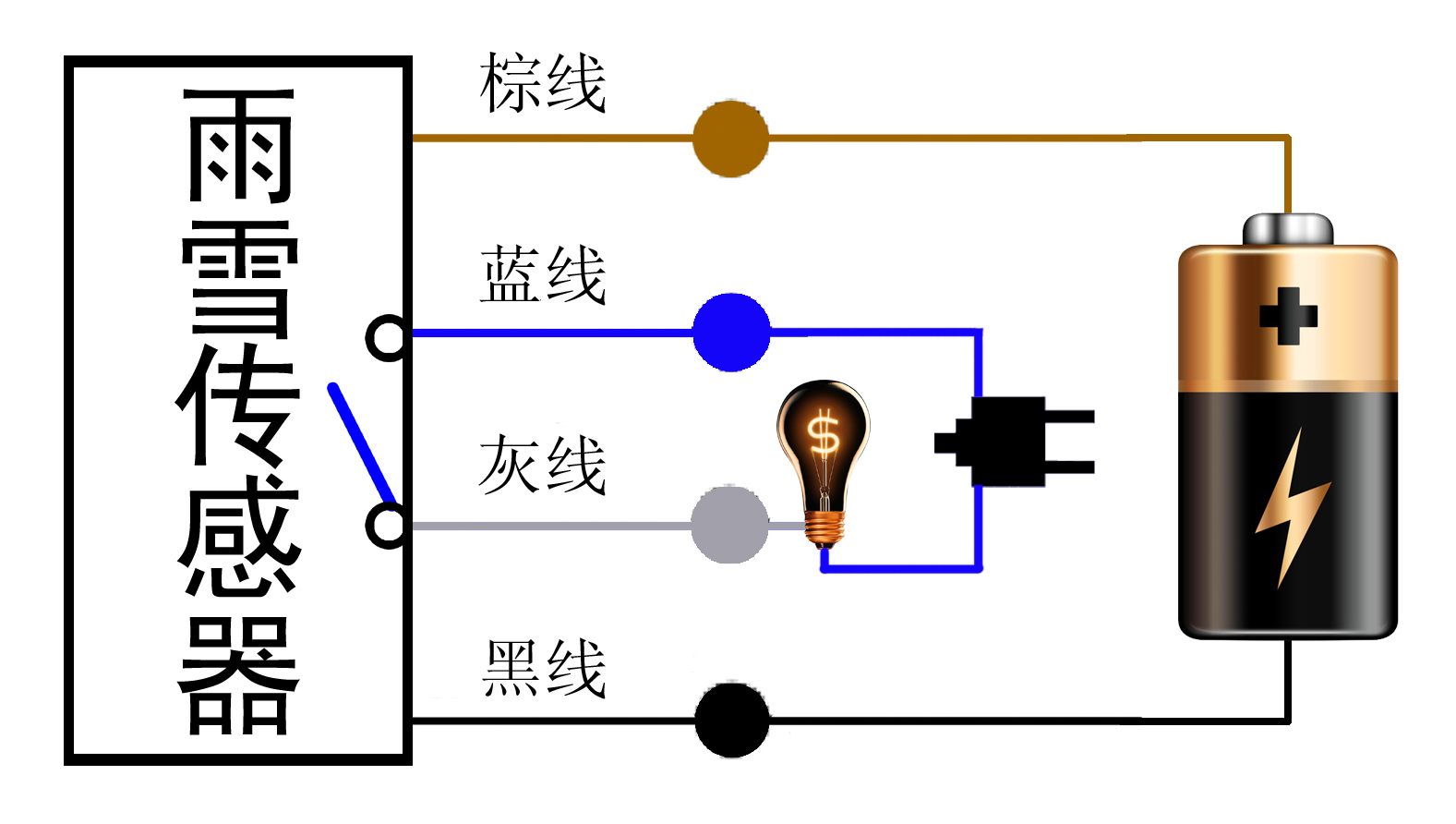

具体接线方式如下图所示

RS485的接线方式：红色：电源正极         黑色：电源负极

                   绿色：信号A           黄色：信号B

注意：接线时一定要小心，如果电源电压过高或极性接反，将造成传感器的永久性损坏

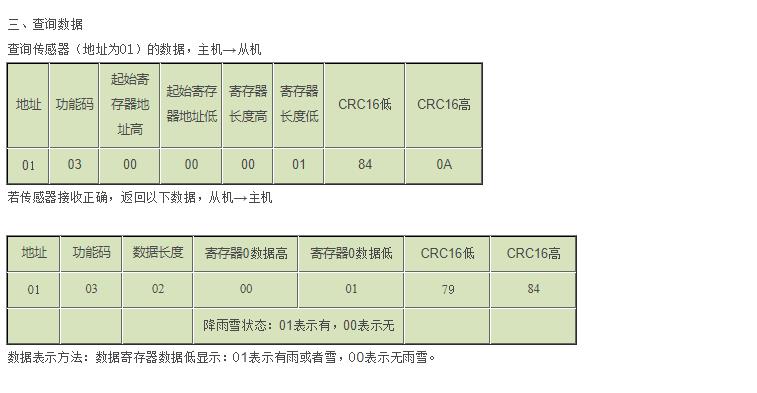

RS485协议报文

1. 修改地址，例如：将地址为01的传感器改地址为02，主机→从机

2. 若传感器接收正确，原样返回

3. 如果忘记传感器的地址，可以使用广播地址FE来更改，主机→从机

若传感器接收正确，则原样返回

注：使用广播地址FE时主机在同一时间只能接一个从机。

5、安装方式

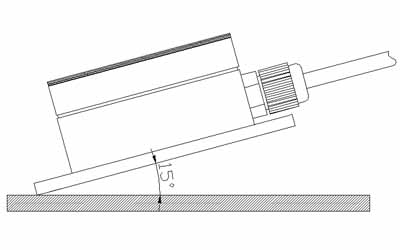

    安装时，应保持传感器感应面与水平面成15度夹角，以防雨、雪的堆积对传感器测量造成影响。

6、维护和保养

    本仪器是科技产品，应注意维护和保养。下列建议将帮助您有效使用保养服务。

    避免仪器被刮划，保持外部保护膜完整性

    粗暴地对待仪器会毁坏内部电路板的结构

    使用清洁、干燥的软布清洁仪器外部

7、产品保修

    本产品保修期为一年。从发货之日算起，十二个月内，因传感器质量问题（非人为损坏）而引起的故障，本公司负责免费维修或更换，超过保修期后只收成本费。
