土壤热通量传感器

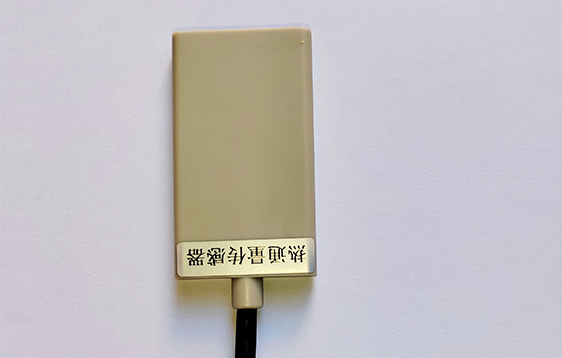

MC-TRT型土壤热通量传感器

产品使用手册

    本公司郑重承诺：凡是采购我公司传感器的用户，我公司提供免费一对一的技术支持（接线方法、数据解析、维护保养等知识），直至用户掌握使用。

一、产品概述

    土壤热通量传感器又称作热流板、土壤热通量板、热流计等名称，是用来测量热通量的仪器，可以用于土壤内部测量。它通过一个热电堆，以电压形式输出，电压正比于热通量，适用于测量土壤和建筑墙体、玻璃墙体的热导率。利用埋在土中2cm处的热通量板所测量得到的土壤热通量值。一年当中，它是随着季节的变化而变化，夏季土壤热通量为正值，既有热量进入土壤层中，而且量值较大；冬季则土壤热通量为负值，土壤中的热量向大气释放，量值较小。

二、适用范围

    本品可广泛用环境、农业、林业、种植、建筑、等领域。

三、测量方法

（一）土壤中测量方法

    应该使板面与热流量方向相垂直，水平放置于土壤层中。传感器的埋设深度，通常是距自然下垫面3-10厘米深处，应尽量避免直接设置在土层表面，因为自然下垫面并非几何平面，表面的微小起伏将使传感器读数失去代表性，同时传感器的上表面直接与空气接触也可能产生辐射误差。通常在观测场地选择一块具有代表性的地段，用铲刀垂直向下挖一剖面，

    从土壤表面向下沿剖面量出所需要的深度，然后沿水平方向掏空，其大小正好可以放置热流板，并使传感器的上下两侧面能与土壤保持良好的接触，将导线沿剖面引出再将土壤回填。但要注意，热流板的埋设深度应该是其中心线与土壤表面的距离。

（二）墙面上测量方法

    将热流传感器表面均匀涂上凡士林，将涂有凡士林的热流传感器贴在墙体表面，使墙体和热流传感器能够进行紧密接触，停留几分钟后，待热流传感器适应环境温度后可开始测量。

六、常见故障现象及解决方法

1.传感器输出信号异常

a) 查看供电电压是否稳定

b) 查看供电范围是否正常

c) 检查线路是否虚接

2.传感器无信号输出

a) 查看电源正负极和地线是否连接正确

b) 检查电源电压是否符合要求

七、维护和保养

    本仪器属精密的电子产品，正确的的维护和保养有助于保护仪器性能，请注意以下几点：

1、 请依据使用说明书的要求正确使用说明书，接钱有误有可能导致仪器损坏。

2、 不要用挥发性液体擦拭仪器，否则可能导致仪器变色变形；软布擦拭，避免仪器外部保护膜划伤。

3、 仪器应轻拿轻放，不得摔落或重压，否则将导致仪器变形、内部电路板损坏。

4、 不要在仪器带电的情况下触摸感应部位，以影响量结果或导致仪器内部电路的损坏。

5、 请勿私自拆卸和改装本仪器，以免对仪器造成损坏。

6、 仪器使用时应用螺丝牢固固定，否则有可能损坏仪器。

7、 定期检查仪器电源电压，确保仪器正常运行。

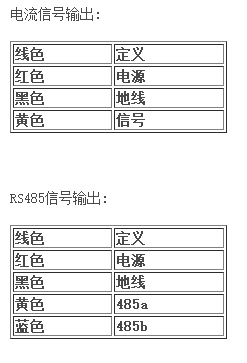

RS485通讯协议

采用了MODBUS-RTU协议的命令子集，使用读寄存器命令（03）（06）。

1、数据传输方式：

8位数据位，1位停止位，无校验位。

2、数据传输速率：

缺省波特率为9600bps，不可修改，用户希望使用其他波特率时，请在定货时声明。支持波特率：9600bps，4800bps，2400bps,1200bps。

3、数据报文格式

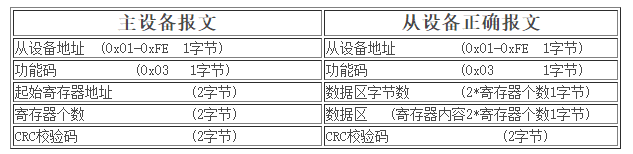

⑴功能码0x03---查询从设备寄存器内容

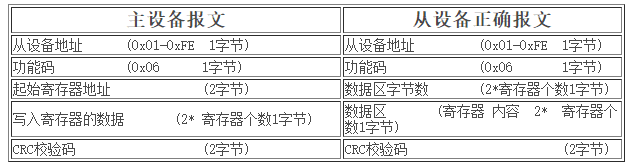

⑵功能码0x06---对从设备寄存器置数

注：1、CRC检验码低位在前、高位在后,寄存器地址, 寄存器个数,数据均为高位在前、低位在后;   2、寄存器字长为16bit(两个字节);
