SU-ORP系列触摸屏检测仪

SU-ORP系列真彩触摸屏

氧化还原电位（ORP）检测仪

一、适用范围：温室大棚种植、公园绿化带、学校、施工工地、旅游景区、水文与水资源（科研、教学、施工）专业、发酵行业、食用菌栽培、气象数据监测、组培室、及各种户外或者设施内需要流动精准测试土壤和其他固体物质及各种液体温度、盐分、EC、ORP等项目数据。

二、产品特点：

1.手持式结构设计，ABS塑料材质，方便携带。配备便携式铝合金机箱。

2.真彩3.5寸触摸屏中文显示，屏幕亮度可调，可以适应不同环境下的显示需要。

3.通讯方式：RS485 、USB、TYPE-C、4G传输和RJ45等可选。

4.数据采集可采取自动和手动采集两种方式。测试数据可保存在仪器中。本机可查看、导出历史数据，支持U盘数据拷贝。可清除历史记录。

5.时钟显示：实时显示当前的时间，年-月-日 时：分：秒，可手动设置时钟，断电自动保存。

6.多路传感器数据采集，如果配备本公司研发的分线器，多个集线器组合使用，最多可同时接入256个传感器。

7.内置无线4G模块，实现了多参数多功能在线检测（可选）和数据远程传输。

8.可增配GPS定位、电子罗盘、拍照、语音播报、脉冲采集等功能。

9.内置大功率锂电池组供电，屏幕具有电量显示功能；可持续工作12小时以上。

10.触摸屏设置：支持屏幕亮度设置、网络配置、传感器设置、传感器限值设置播报、传感器采集间隔设置、主机拓展功能设置等。

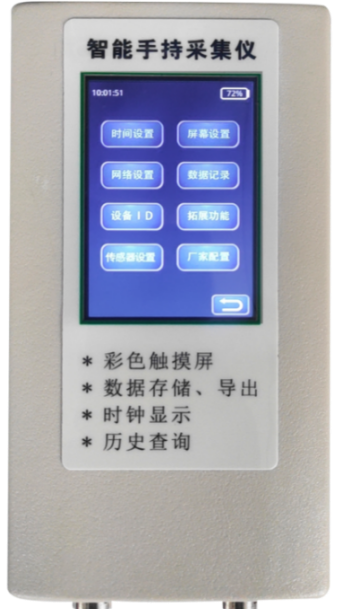

三、主机技术参数

1、触摸屏：3.5”TFT，800*480像素，内置智能操作系统，65536真彩色，LED背光，亮度250cd/m2。

2、外观尺寸：190*99*41。

3、通讯接口：标配USB口，可扩展RS232，RS485，RJ45及4G。

4、电源：内置锂电池12.6V/2AH。

5、本机存储：≤15M。

6、优盘存储：≤32G，单文件≤4G。

四、传感器参数简介：

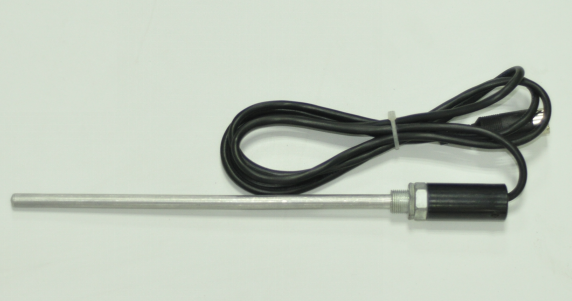

1.土壤温度

测量参数：土壤温度

测量单位：℃

测量量程：-55～150℃

测量精度：±0.2℃

稳定时间：通电后3秒左右

响应时间：＜1秒

探针长度：200mm

探针直径：3mm

传感器材料：316L不锈钢；德国Heraeus公司进口A级ST-1-PT1000精密铂电阻

密封材料：ABS工程塑料

电缆规格：1.5米4线制（电缆长度可选）

2、含盐量

测量参数：盐分

测量单位：mol/L

测量量程：0～0.15mol/L（标配），也可定做0～0.075mol/L，0～0.05mol/L等

测量精度：±2%

分辨率：无限小mol/L

工作范围：-30℃～70℃

电导电极材料：石墨

稳定时间：通电后1秒

响应时间：＜1秒

密封材料：ABS工程塑料

电缆规格：2米4线制（RS485）（电缆长度可选）

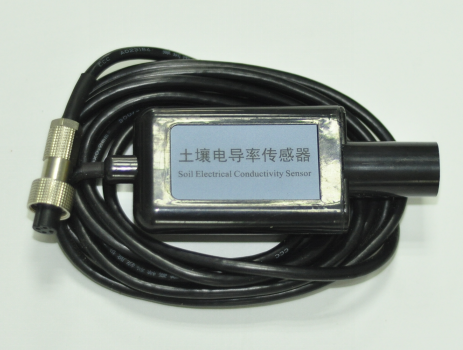

3、电导率

测量参数：土壤电导率

测量单位：mS/cm

测量量程：0～20 mS/cm

输出形式：电压 0-2VDC

测量精度：±2%

分 辨 率：无限小mS/cm

工作范围：-30℃～70℃

电导电极材料：石墨

稳定时间：通电后1秒

响应时间：＜1秒

密封材料：ABS工程塑料

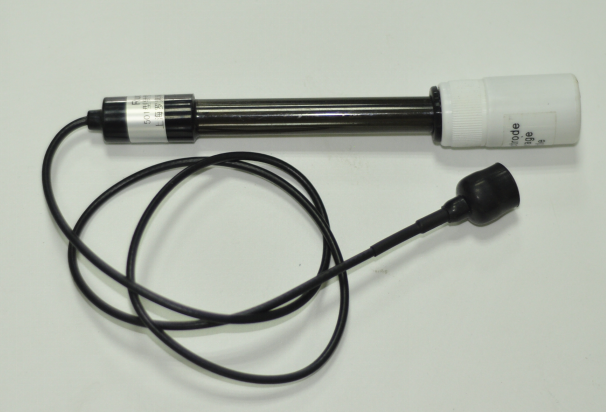

4、ORP（氧化还原电位）

电极电位：245―270mv（15―30℃）

测试范围：0-1999mV

参比电极内阻：≤10kΩ定性：±8mv/24h

指示电极：导通良好

适用温度5—70℃

贮存温度：-10℃～50℃

5、GPS卫星定位

（1)卫星通道搜索参数：16，1.023 MHz chip rate

（2)Sensitivity Tracking：Ultra high sensitivity to -158 dBm

（3)工作电流：39 mA a

（4)低功耗休眠电流：5 μA

（5)通讯接口：标准RS-232串口。

（6)天线形式：外接磁吸式信号增益放大天线  DGPS Accuracy Position ：2 meters CEP

五、功能配置表

1、型号：SU-ORP型彩色触摸屏土壤ORP率检测仪  功能：检测土壤及各种固体物质的氧化还原电位ORP

2、型号：SU-ORP1型彩色触摸屏土壤ORP温度检测仪  功能：检测土壤及各种固体物质的温度和氧化还原电位ORP

3、型号：SU-ORP2型彩色触摸屏土壤ORP三参数检测仪  功能：检测土壤及各种固体物质的温度、电导率EC和氧化还原电位ORP

4、型号：SU-ORP4型彩色触摸屏土壤ORP四参数检测仪  功能：检测土壤及各种固体物质的温度、含盐量、电导率EC和氧化还原电位ORP

5、型号：SU-ORPG型彩色触摸屏土壤定位ORP四参数检测仪  功能：检测土壤及各种固体物质的温度、含盐量、EC和ORP，卫星定位经纬度

6、型号：SU-ORPW物联网型彩色触摸屏土壤在线ORP多参数检测仪  功能：检测土壤及各种固体物质的温度、含盐量、EC和ORP，数据远程传输到物联网平台

7、型号：SU-ORPWV物联网语音对讲型彩色触摸屏土壤在线对讲ORP多参数检测仪  功能：检测土壤及各种固体物质含盐量、电导率和温度，数据和语音远程传输到物联网平台,语音对讲

8、集线器  功能：扩展传感器连接数量

9、中继器  功能：用于增加485信号强度延长传感器测量距离
