土壤温湿度传感器

MC-TWS型

土壤温湿度传感器

产品使用手册

    本公司郑重承诺：凡是采购我公司传感器的用户，我公司提供免费一对一的技术支持（接线方法、数据解析、维护保养等知识），直至用户掌握使用。

1、概述

    MC-TWS土壤温湿度传感器是将土壤水分和土壤温度传感器集中于一体，土壤墒情，土壤温度的测量研究。

    MC-TWS土壤水分部分是基于频域反射原理，利用高频电子技术制造的测量土壤水分的传感器。通过测量土壤的介电常数，能直接稳定地反映土壤的水分含量，可测量土壤水分的体积百分比。

    传感器部分由电源模块、温度传感模块、变送模块、温度补偿模块及数据处理模块等组成，传感器内有零漂电路和温度补偿电路。

    土壤温度传感器应用广泛，可测量多种粉末状多孔介质，液体的温度，并且可做成多种外形。

2、适用范围

    适用于节水农业灌溉、气象监测、环境监测、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、科学试验等需要测量土壤温湿度的领域。

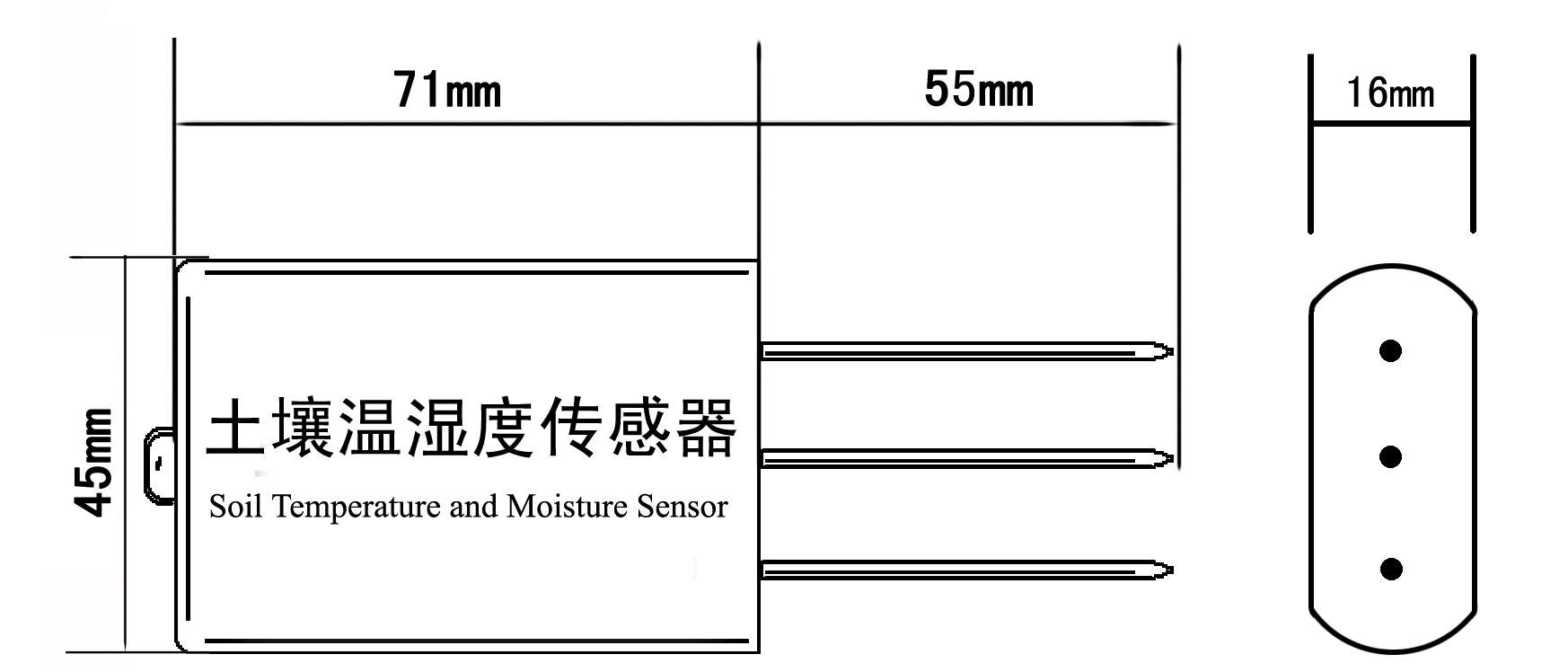

3、外形规格

4、使用方法

    MC-TWS土壤温湿度传感器可连接各种载有差分输入的数据采集器，数据采集卡，远程数据采集模块等设备。

    接线说明：具体接线方式如下图所示

注意：接线时一定要小心，如果电源电压过高或极性接反，将造成传感器的损坏

5、使用上的注意事项

警    告

不按线序接线，可能造成该设备及连接该设备的仪器损坏

输入电源超过该设备的接入电源时，将造成该设备的损坏

注    意

使用前请先完整阅读本说明书

不要试图将探针插入石子或硬的土块中，以免损坏探针

将传感器移出土壤时，不能直接拽拉电缆

传感器探头插入土壤/基质时要充分，以减少操作误差，

6、产品保修

    本产品保修期为一年。从发货之日算起，十二个月内，因传感器质量问题（非人为损坏）而引起的故障，本公司负责免费维修或更换，超过保修期后只收成本费。
